Cảm Biến Nhiệt Độ PT100 | Hướng Dẫn Chọn Mua & Ứng Dụng

Pt100 là cảm biến RTD (Resistance Temperature Detector) dùng phần tử bạch kim với điện trở danh nghĩa 100 Ω tại 0 °C. Khi nhiệt độ thay đổi, điện trở của phần tử thay đổi theo đặc tuyến chuẩn; bộ đo sử dụng đặc tuyến này để quy đổi điện trở thành nhiệt độ.

Đặc Tính Cơ Bản Của Cảm Biến Pt100

Cảm biến nhiệt độ PT100 là thiết bị đo nhiệt độ hoạt động theo nguyên lý thay đổi điện trở của bạch kim theo nhiệt độ. Chữ "PT" viết tắt của Platinum (bạch kim) và "100" chỉ giá trị điện trở 100 Ohm tại 0°C. PT100 thuộc nhóm RTD (Resistance Temperature Detector) – thiết bị phát hiện nhiệt độ qua điện trở.

Pt100 có thể làm việc trong dải nhiệt độ rộng tùy loại phần tử và cấu tạo đầu dò. Không nên dùng −200…850 °C như giới hạn mặc định cho mọi cảm biến Pt100 hoàn chỉnh; giới hạn thực tế còn phụ thuộc vỏ bảo vệ, cáp, vật liệu cách điện, kết nối và transmitter nếu có.

Nguyên Lý Hoạt Động Của Cảm Biến PT100

Pt100 có hệ số nhiệt điện trở danh nghĩa α khoảng 0,00385 Ω/Ω/°C đối với đặc tuyến IEC phổ biến. Giá trị khoảng 0,385 Ω/°C chỉ thích hợp để minh họa độ nhạy danh nghĩa quanh vùng 0–100 °C; phép quy đổi chính xác phải dùng đặc tuyến hoặc bảng chuẩn tương ứng.

Để đo nhiệt độ, thiết bị đo cấp dòng kích thích phù hợp và xác định điện trở của phần tử Pt100, sau đó quy đổi theo đặc tuyến. Độ chính xác của kết quả phụ thuộc không chỉ phần tử mà còn cấu hình dây, điện trở dây dẫn, tự nung, điện tử đo và điều kiện lắp đặt.

Ứng Dụng Phổ Biến Của Cảm Biến Nhiệt Độ PT100

• Công nghiệp thực phẩm và đồ uống (F&B): Giám sát nhiệt độ trong quá trình tiệt trùng, thanh trùng, lên men và bảo quản.
• Dược phẩm và y tế: Đảm bảo nhiệt độ chính xác trong sản xuất thuốc, bảo quản vaccine và thiết bị y tế.
• Hóa chất và dầu khí: Đo nhiệt độ trong các quá trình phản ứng hóa học, chưng cất và vận chuyển dầu.
• Hệ thống HVAC và điều hòa không khí: Kiểm soát nhiệt độ trong tòa nhà, trung tâm dữ liệu và phòng sạch.
• Lò hơi và năng lượng: Giám sát nhiệt độ trong nhà máy điện, lò đốt và hệ thống nhiệt hồi phục.

Xem thêm: Thiết bị đo lường công nghiệp chính hãng

Phân Loại Cảm Biến Nhiệt Độ PT100 Phổ Biến

Trên thị trường hiện nay có nhiều loại PT100 với đặc tính kỹ thuật khác nhau. Việc hiểu rõ các phân loại giúp người dùng chọn đúng sản phẩm phù hợp với ứng dụng cụ thể. Hai tiêu chí phân loại quan trọng nhất là cấu hình dây và lớp chính xác.

Phân Loại Theo Cấu Hình Dây

Pt100 2 dây có cấu hình đơn giản nhưng điện trở dây dẫn cộng vào phép đo. Mức ảnh hưởng phụ thuộc chiều dài, tiết diện và điện trở cáp cùng yêu cầu sai số của ứng dụng; không có một giới hạn khoảng cách chung áp dụng cho mọi hệ.

Pt100 3 dây có thể bù phần lớn ảnh hưởng điện trở dây khi đầu vào đo hỗ trợ đúng cấu hình và điện trở các dây dẫn tương đương theo điều kiện thiết kế. Hiệu quả bù còn phụ thuộc thiết bị đo và cách đi dây.

Pt100 4 dây tách đường cấp dòng và đường đo điện áp, nhờ đó giảm mạnh ảnh hưởng điện trở dây dẫn. Cấu hình 4 dây không loại bỏ các nguồn sai số khác như dung sai phần tử, tự nung, điện tử đo và lắp đặt.

Phân Loại Theo Lớp Chính Xác (Accuracy Class)

IEC 60751 quy định các lớp dung sai cho phần tử RTD platinum. Khi chọn Pt100 cần dùng đúng lớp, dải hiệu lực và công thức/tài liệu áp dụng; các cách gọi như 1/3 DIN hoặc 1/10 DIN chỉ nên dùng khi datasheet của nhà sản xuất định nghĩa rõ.

Tiêu Chí Lựa Chọn Cảm Biến Nhiệt Độ PT100 Chất Lượng

Việc chọn đúng PT100 phù hợp với ứng dụng quyết định hiệu quả đo lường và tuổi thọ thiết bị. Người mua cần cân nhắc kỹ các thông số kỹ thuật và điều kiện môi trường trước khi đưa ra quyết định.

Các Thông Số Kỹ Thuật Quan Trọng Cần Xem Xét

• Dải nhiệt độ hoạt động: lấy theo datasheet của phần tử và đầu dò hoàn chỉnh. Giới hạn của cảm biến còn phụ thuộc vỏ bảo vệ, cáp, vật liệu cách điện, kết nối và transmitter; không có một dải “Pt100 tiêu chuẩn” áp dụng cho mọi cấu hình.
• Độ chính xác và lớp dung sai: chọn theo sai số cho phép của ứng dụng và dải nhiệt độ làm việc. Không mặc định Class B phù hợp cho mọi ứng dụng; cần đối chiếu yêu cầu đo với lớp của phần tử và toàn hệ đo.
• Thời gian đáp ứng: chỉ so sánh khi tài liệu nêu rõ T63 hoặc T90, môi trường thử, vận tốc môi chất và kết cấu đầu dò. Không dùng các khoảng thời gian chung cho mọi Pt100.
• Độ ổn định dài hạn: lấy theo tài liệu của phần tử/đầu dò và điều kiện thử. Không quy đổi một phép thử drift thành giá trị °C/năm chung cho mọi cảm biến.

Yếu Tố Môi Trường Ảnh Hưởng Đến Lựa Chọn

• Khả năng chống ăn mòn: chọn vật liệu theo loại hóa chất, nồng độ, nhiệt độ, áp suất và thời gian tiếp xúc. Không mặc định SS316, Hastelloy hoặc Inconel phù hợp cho mọi môi trường axit/chloride.
• Khả năng chịu áp suất: cần xác nhận kết cấu vỏ bảo vệ, thermowell nếu dùng, chiều dày, kiểu kết nối và giới hạn P–T theo thiết kế của đầu dò.
• Vật liệu đầu dò: lựa chọn theo nhiệt độ, môi chất, ăn mòn, độ bền cơ học và cấu tạo. Không dùng một quy tắc chung như “ceramic bắt buộc trên 600 °C” nếu chưa có datasheet.
• Cấu tạo đầu dò và cách điện: với Pt100 cần quan tâm phần tử RTD, vật liệu cách điện, vỏ bảo vệ/thermowell, kiểu lắp và độ cách điện. Grounded/ungrounded/exposed junction là cách phân loại thường dùng cho thermocouple, không phải tiêu chí chung của Pt100.

Những Lưu Ý Quan Trọng Khi Sử Dụng Cảm Biến PT100

Kỹ thuật lắp đặt và bảo trì đúng cách quyết định độ chính xác và tuổi thọ của cảm biến PT100. Ngay cả thiết bị chất lượng cao cũng có thể cho kết quả kém nếu lắp đặt hoặc bảo trì không đúng cách.

Kỹ Thuật Lắp Đặt và Đấu Dây Đúng Cách

• Đấu dây 3 dây: sử dụng khi đầu vào đo hỗ trợ cấu hình 3 dây và các dây dẫn đáp ứng điều kiện cân bằng điện trở. Cách này giúp bù ảnh hưởng điện trở dây nhưng không loại bỏ mọi sai số của hệ đo.
• Đấu dây 4 dây: tách đường cấp dòng và đường đo điện áp để giảm mạnh ảnh hưởng điện trở dây dẫn. Độ chính xác cuối cùng vẫn phụ thuộc lớp Pt100, điện tử đo, tự nung và lắp đặt.
• Chiều dài dây dẫn: không có một ngưỡng 100 m chung cho mọi hệ Pt100. Cần tính theo điện trở cáp, cấu hình 2/3/4 dây, khả năng đầu vào, nhiễu và yêu cầu sai số; transmitter gần cảm biến là một phương án khi hệ thống cần truyền tín hiệu xa.
• Bảo vệ chống nhiễu EMI: Sử dụng cáp có vỏ bọc chống nhiễu (shielded cable), đặc biệt trong môi trường có motor, biến tần hoặc các nguồn phát xạ điện từ khác.

Bảo Trì và Hiệu Chuẩn Định Kỳ

• Tần suất kiểm tra/hiệu chuẩn: xác định theo yêu cầu của ứng dụng, quy trình quản lý đo lường, mức rủi ro, điều kiện sử dụng và kết quả kiểm tra; không áp dụng cố định chu kỳ 6–12 tháng cho mọi Pt100.
• Kiểm tra tại 0 °C: điện trở danh nghĩa của Pt100 là 100 Ω tại 0 °C. Giới hạn điện trở cho phép phải được quy đổi từ dung sai nhiệt độ bằng đặc tuyến tương ứng; phép kiểm tra cần có điểm nhiệt ổn định và xử lý đúng ảnh hưởng điện trở dây.
• Dấu hiệu cần thay thế: Drift vượt quá dung sai cho phép, điện trở không ổn định, hư hỏng cơ học (vỏ bảo vệ móp, gãy) hoặc thời gian sử dụng vượt quá khuyến nghị của nhà sản xuất.
• Lưu trữ đúng cách: Bảo quản cảm biến dự phòng ở nơi khô ráo, tránh va đập và tiếp xúc với hóa chất ăn mòn khi không sử dụng.

Xem thêm: Hệ Thống Điều Khiển Nhiệt Độ

PT100 Gia Công Theo Yêu Cầu Tại MV Technology

Khi lựa chọn nhà cung cấp Pt100, nên tập trung vào khả năng cung cấp đúng cấu hình, tài liệu kỹ thuật, nguồn gốc linh kiện và phạm vi hỗ trợ thay vì chỉ dựa vào tên thương hiệu được liệt kê chung.

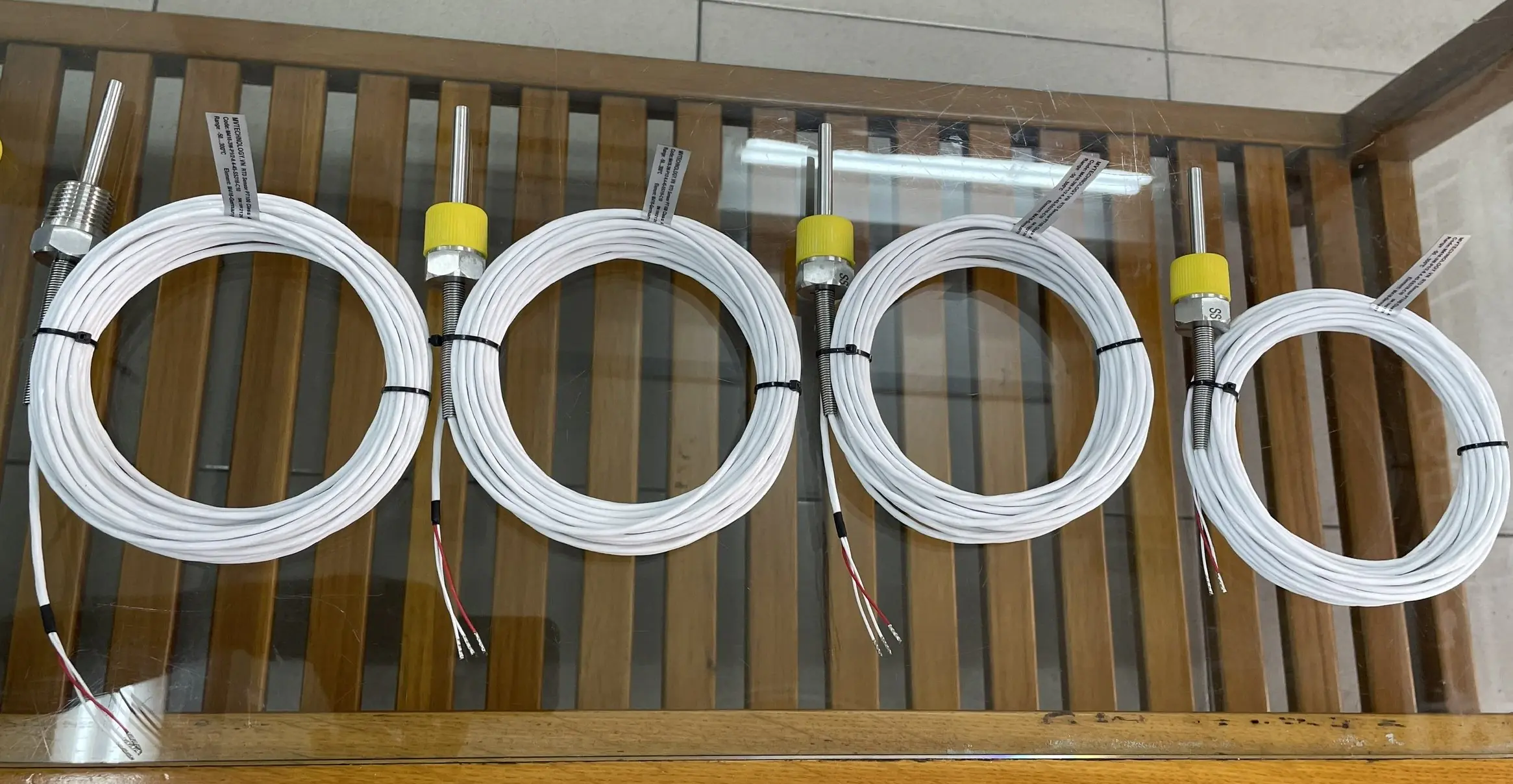

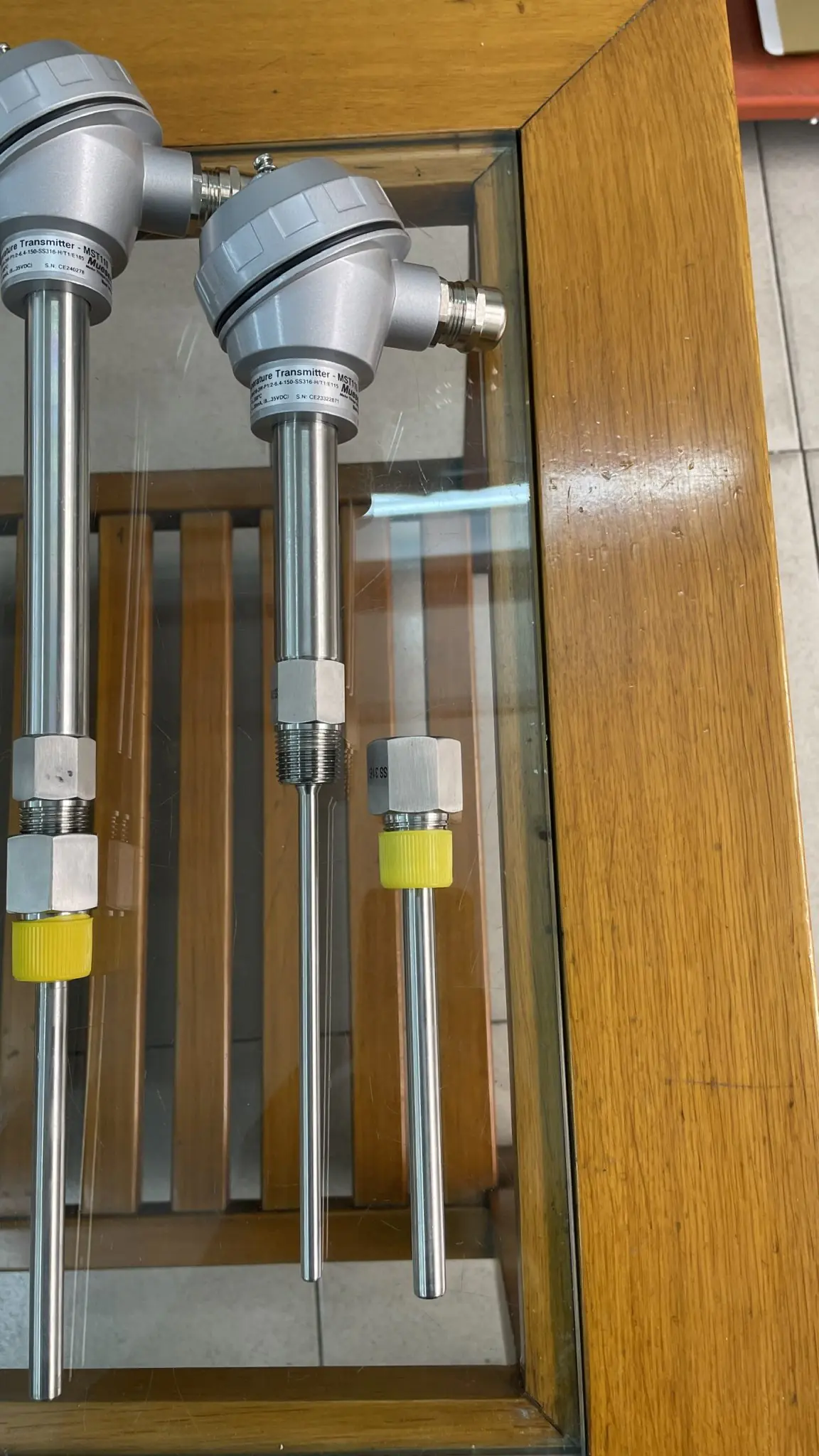

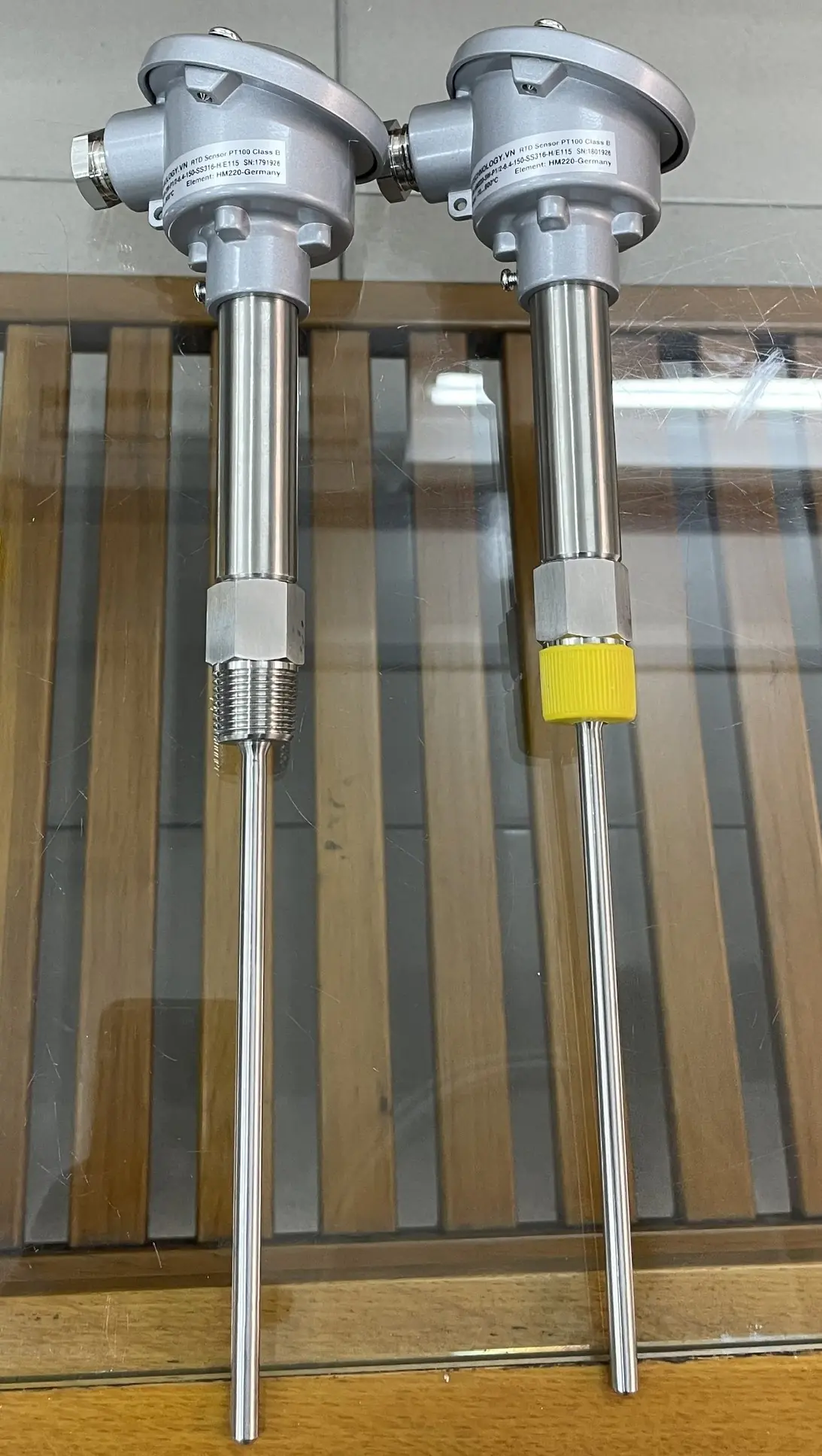

MV Technology nhận thiết kế và gia công đa dạng loại PT100: dạng ren, dạng mặt bích, dạng củ hành (head mounted), dạng dây, PT100 dùng cho lò hơi, PT100 dùng cho đường ống công nghệ, và PT100 tích hợp sẵn bộ chuyển đổi tín hiệu 4–20mA (Tx Block). Khách hàng cần nêu rõ dạng kết nối, chiều dài que đo, vật liệu và điều kiện nhiệt độ/áp suất để MV gia công đúng yêu cầu.

Theo trang sản phẩm, MV Technology trực tiếp gia công và sản xuất cảm biến nhiệt độ PT100 tại Việt Nam theo yêu cầu kỹ thuật của khách hàng, thay vì chỉ phân phối hàng nhập khẩu nguyên chiếc. Đội ngũ kỹ sư của MV hỗ trợ khách hàng từ khâu chọn cấu hình, lắp đặt đến bảo trì thiết bị.

Cam Kết Chất Lượng và Chế Độ Bảo Hành

• Trang sản phẩm PT100 của MV Technology cho biết công ty gia công Pt100 tại Việt Nam theo yêu cầu và sử dụng linh kiện cảm biến Heraeus (YAGEO) theo IEC 60751. Các vật liệu như SS304, SS316 hoặc SS316L/phủ Teflon là lựa chọn theo cấu hình; không mặc định mọi sản phẩm đều sử dụng cùng vật liệu hoặc lớp phủ.
• Hồ sơ CO/CQ hoặc chứng từ khác cần được xác nhận theo linh kiện, sản phẩm/lô hàng và yêu cầu của đơn hàng; không mặc định mọi cấu hình đều có cùng bộ chứng từ.
• Thời hạn bảo hành và điều kiện đổi trả cần được xác nhận theo báo giá, đơn hàng hoặc chính sách áp dụng cho cấu hình được cung cấp.
• Giải pháp kỹ thuật và chi phí được xác định theo loại phần tử, lớp dung sai, cấu tạo đầu dò, vật liệu, kết nối, chiều dài, transmitter và số lượng thực tế.

Dịch Vụ Hỗ Trợ Kỹ Thuật và Tư Vấn

• Tư vấn chọn mã hàng PT100 phù hợp với yêu cầu kỹ thuật và điều kiện môi trường.
• Phạm vi lắp đặt hoặc hiệu chuẩn cần được xác nhận theo dịch vụ được chào và yêu cầu của từng dự án.
• Tiến độ giao hàng được xác nhận theo cấu hình, số lượng và thời điểm đặt hàng.
• Kênh và thời gian hỗ trợ kỹ thuật được xác nhận theo chính sách dịch vụ hiện hành; không mặc định hỗ trợ 24/7 nếu chưa có chính sách tương ứng.
