Cảm Biến Nhiệt Độ PT1000 | Thông Số Kỹ Thuật Và Hướng Dẫn Chọn Mua

Cảm biến nhiệt độ PT1000 là loại cảm biến RTD sử dụng platinum, có điện trở danh nghĩa 1000Ω tại 0°C. Hệ số nhiệt độ của loại Pt100/Pt1000 theo cấu hình chuẩn thường được xác định theo IEC 60751. Khi nói đến sản phẩm cụ thể, cần căn cứ đúng model và cấu hình thay vì dùng một dải nhiệt độ chung cho mọi PT1000.

Cảm Biến Nhiệt Độ PT1000 là gì? Định Nghĩa & Tổng Quan

Cảm biến nhiệt độ PT1000 thuộc nhóm RTD (Resistance Temperature Detector), đo nhiệt độ dựa trên sự thay đổi điện trở của phần tử platinum theo nhiệt độ. Chữ "Pt" chỉ platinum, còn "1000" chỉ điện trở danh nghĩa 1000Ω tại 0°C. Riêng M422 trong tài liệu sản phẩm là phần tử RTD màng mỏng; vì vậy không nên mô tả mọi PT1000 là cảm biến dùng dây platinum.

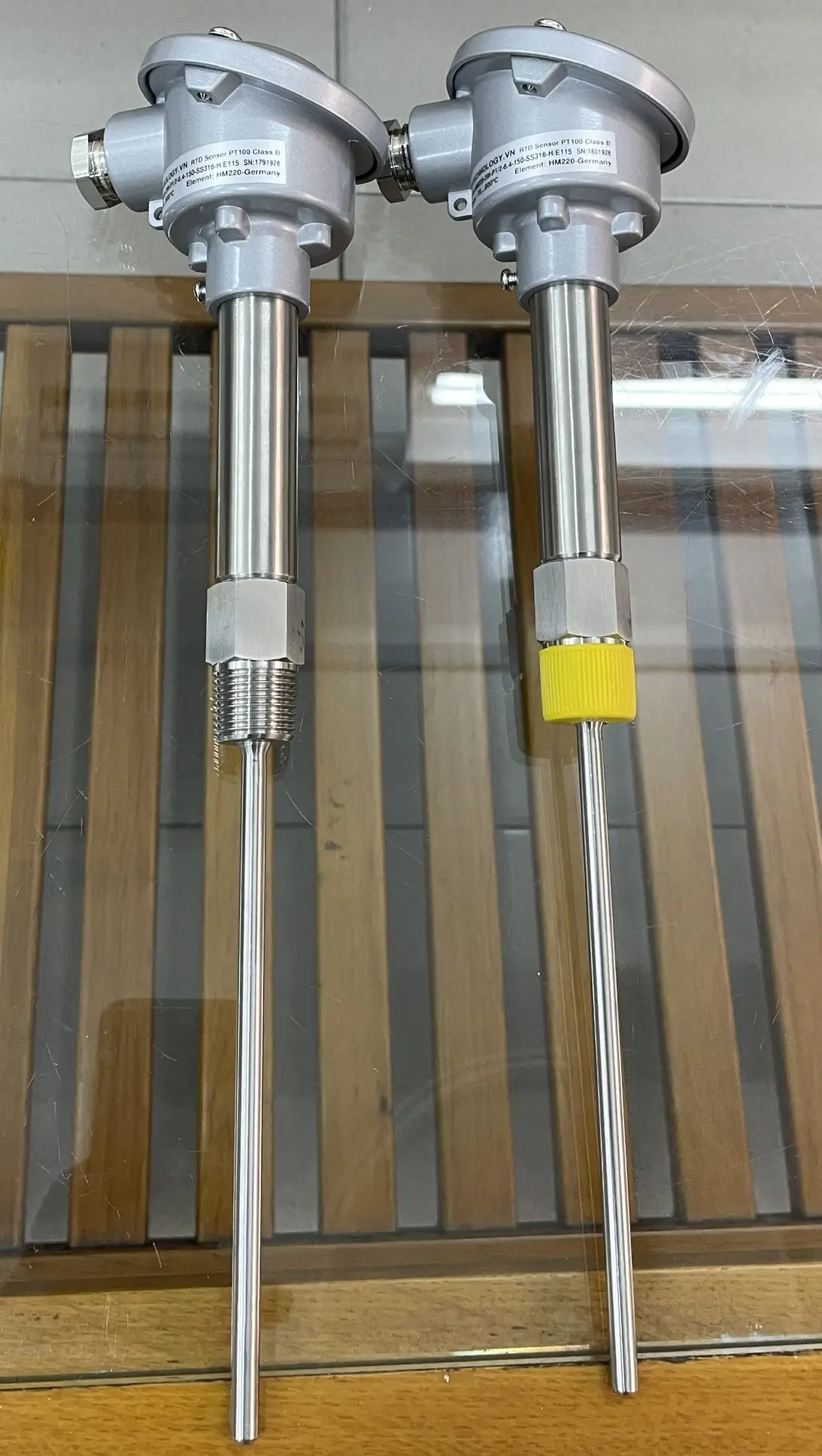

Trong các hệ thống đo lường công nghiệp, PT1000 được dùng để giám sát và điều khiển nhiệt độ. Tại MV Technology, cấu hình được giới thiệu có thể sử dụng phần tử Heraeus M422 phiên bản Pt1000 Class A, vỏ SS304 hoặc SS316, kết nối 1/2" NPTM và chiều dài 100/150/200 mm. Tín hiệu RTD 2/3/4 dây là cấu hình đấu trực tiếp phần tử; nếu dùng transmitter, ngõ ra có thể là vòng 4-20 mA và cần nguồn cấp phù hợp.

Nguyên Lý Hoạt Động của PT1000

Nguyên lý cơ bản của cảm biến PT1000 dựa trên sự thay đổi điện trở của platinum theo nhiệt độ. Với cấu hình chuẩn, điện trở danh nghĩa là 1000Ω tại 0°C. Trong khoảng nhiệt độ giới hạn, quan hệ điện trở – nhiệt độ có thể được mô tả gần tuyến tính; khi cần tính toán chính xác trên toàn dải, hệ thống đo sử dụng đặc tuyến của RTD theo tiêu chuẩn áp dụng.

Thiết bị đo hoặc transmitter cấp dòng đo và xác định điện trở của phần tử PT1000 để quy đổi thành nhiệt độ. Do điện trở danh nghĩa cao hơn PT100, PT1000 có thể giảm ảnh hưởng tương đối của điện trở dây dẫn trong một số cấu hình, nhưng độ chính xác thực tế vẫn phụ thuộc kiểu đấu dây, thiết bị đo và chiều dài dây.

Xem thêm: Thiết bị đo lường công nghiệp chính hãng

PT1000 vs PT100: Đâu là lựa chọn tối ưu?

PT100 và PT1000 đều là cảm biến nhiệt điện trở platinum, khác biệt chính nằm ở giá trị điện trở danh nghĩa tại 0°C: PT100 là 100Ω và PT1000 là 1000Ω. Việc lựa chọn loại nào cần dựa trên đầu vào thiết bị đo, kiểu đấu dây, dải nhiệt độ, cấp dung sai và yêu cầu của hệ thống; không nên mặc định PT1000 luôn thay thế được PT100 hoặc ngược lại.

Bảng so sánh dưới đây giúp xác định loại cảm biến phù hợp với nhu cầu sử dụng:

Lợi Ích & Tầm Quan Trọng của Cảm Biến Nhiệt Độ PT1000

PT1000 có ưu điểm về độ ổn định và khả năng tích hợp với nhiều hệ thống đo lường. Tuy nhiên, dải nhiệt độ, cấp chính xác và vật liệu vỏ không phải thông số cố định cho mọi sản phẩm; cần lựa chọn theo đúng cấu hình và điều kiện vận hành.

Độ Chính Xác Cao & Ổn Định Dài Hạn

• Cấp chính xác phải căn cứ đúng phần tử và mã cấu hình. Tài liệu được rà soát có lựa chọn phần tử M422 phiên bản Pt1000 Class A; M422 còn có các biến thể điện trở và cấp dung sai khác, vì vậy cần xác nhận đúng mã 1000Ω Class A khi đặt hàng.
• Độ ổn định của cảm biến phụ thuộc phần tử platinum, cấu hình cơ khí, môi trường làm việc và chất lượng lắp ráp. Không nên quy định một mức drift hoặc tuổi thọ cố định cho mọi PT1000 nếu không có dữ liệu kiểm chứng.
• PT1000 có tính tuyến tính tốt trong phạm vi làm việc của phần tử và tiêu chuẩn áp dụng; độ chính xác thực tế vẫn cần được đánh giá theo class, nhiệt độ và hệ thống đo.
• Độ ổn định trước độ ẩm, hóa chất và rung động phụ thuộc vật liệu vỏ, kiểu lắp đặt và môi trường. Vì vậy, cần chọn cấu hình phù hợp thay vì xem đây là đặc tính chung của mọi PT1000.
• Tuổi thọ không có một con số cố định; cần đánh giá theo nhiệt độ, môi trường, vật liệu vỏ và chế độ vận hành.

Dải Đo Rộng & Khả Năng Tương Thích

• Với cấu hình cảm biến sử dụng phần tử M422 Pt1000 Class A được giới thiệu, dải nhiệt độ là -50°C đến 300°C. Các biến thể M422 hoặc PT1000 khác có thể có dải/cấp khác, nên cần đối chiếu đúng mã phần tử và cấu hình đầu dò hoàn chỉnh.
• Khả năng kết nối với bộ điều khiển, PLC, DCS hoặc transmitter phụ thuộc loại đầu vào mà thiết bị nhận hỗ trợ.

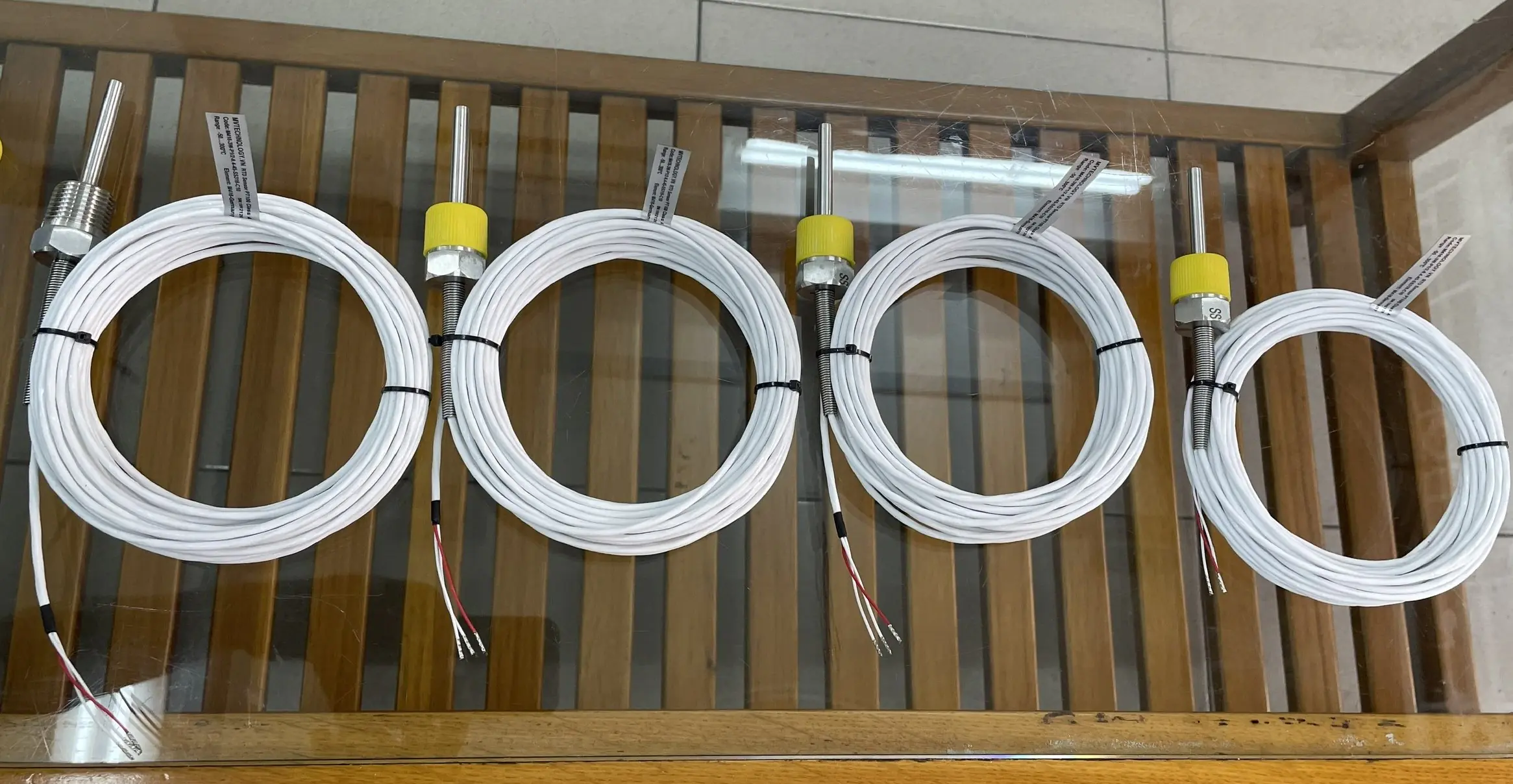

• Có thể dùng cấu hình RTD 2 dây, 3 dây hoặc 4 dây; mức ảnh hưởng của điện trở dây và khả năng bù phụ thuộc sơ đồ đấu và thiết bị đo.
• PT1000 chỉ nên đấu vào đầu vào RTD tương thích với Pt1000 hoặc qua transmitter phù hợp. Không mặc định đầu vào Pt100 có thể dùng thay cho Pt1000 nếu thiết bị không hỗ trợ.
• Tiêu chuẩn và hồ sơ kỹ thuật cần được đối chiếu theo cấu hình sản phẩm; với RTD platinum công nghiệp, IEC 60751 là tiêu chuẩn tham chiếu quan trọng.

Phân Loại Cảm Biến Nhiệt Độ PT1000 Phổ Biến

PT1000 có thể được phân loại theo cấu hình dây dẫn, phần tử cảm biến, vật liệu vỏ và kiểu kết nối. Khi mua sản phẩm cụ thể, nên ưu tiên các thông số có trên datasheet của đúng model.

Theo Cấu Hình Kỹ Thuật

Theo Vật Liệu Vỏ Bảo Vệ

Các Thông Số Cần Kiểm Tra Khi Chọn PT1000

Việc lựa chọn PT1000 cần dựa trên nhiệt độ làm việc, cấp chính xác, vật liệu vỏ, kích thước lắp đặt, kiểu kết nối, số dây và tín hiệu đầu ra. Với sản phẩm MV Technology, các thông số thực tế cần được chốt theo yêu cầu của từng đơn hàng.

Các Thông Số Kỹ Thuật Cần Kiểm Tra

• Cấp chính xác (Tolerance Class): kiểm tra class ghi trên datasheet của phần tử/cảm biến; cấu hình sử dụng phần tử M422 phải xác nhận đúng phiên bản Pt1000 1000Ω Class A.
• Dải nhiệt độ làm việc: xác định nhiệt độ tối thiểu và tối đa của ứng dụng; không mặc định một dải chung cho mọi PT1000.
• Thời gian đáp ứng (Response Time): chỉ ghi giá trị cụ thể khi có dữ liệu của đúng cấu hình probe và điều kiện đo.
• Độ dài và vật liệu dây dẫn: lựa chọn theo khoảng cách đến thiết bị đo và điều kiện môi trường.
• Kích thước cảm biến: catalogue nêu đường kính chuẩn 6,4 mm; các cỡ riêng trong khoảng 4-21 mm, còn catalogue có lựa chọn đến 22 mm. Không nên hiểu đây là một dải liên tục gồm mọi đường kính; cần chốt đường kính, chiều dài và kiểu kết nối theo cấu hình đặt hàng.

Yếu Tố Môi Trường & Ứng Dụng

• Khả năng chống ăn mòn: lựa chọn vật liệu vỏ theo môi trường. Sản phẩm MV PT1000 được giới thiệu với tùy chọn SS304 hoặc SS316.
• Chống rung và nước: chỉ sử dụng cấp bảo vệ IP khi sản phẩm/cấu hình thực tế có công bố cấp IP tương ứng.
• Yêu cầu vệ sinh: nếu ứng dụng thực phẩm hoặc dược phẩm, cần xác nhận vật liệu, kết cấu và tiêu chuẩn vệ sinh mà cấu hình thực tế đáp ứng.
• Chứng chỉ khu vực nguy hiểm: chỉ yêu cầu ATEX/IECEx khi ứng dụng nằm trong khu vực có nguy cơ cháy nổ và sản phẩm được cấu hình/chứng nhận phù hợp.
• Tính tương thích đầu nối: kiểm tra kiểu kết nối và tín hiệu đầu ra phù hợp với bộ điều khiển hoặc transmitter.

Xem thêm: Hệ Thống Điều Khiển Nhiệt Độ

Thông Số Sản Phẩm PT1000 Tại MV Technology

MV Technology giới thiệu cảm biến nhiệt độ PT1000 có thể sử dụng phần tử Heraeus M422. Với cấu hình được rà soát, phần tử cần là phiên bản Pt1000 1000Ω Class A; cảm biến hoàn chỉnh được MV gia công/lắp ráp theo cấu hình, không phải một cảm biến nguyên chiếc mang model M422.

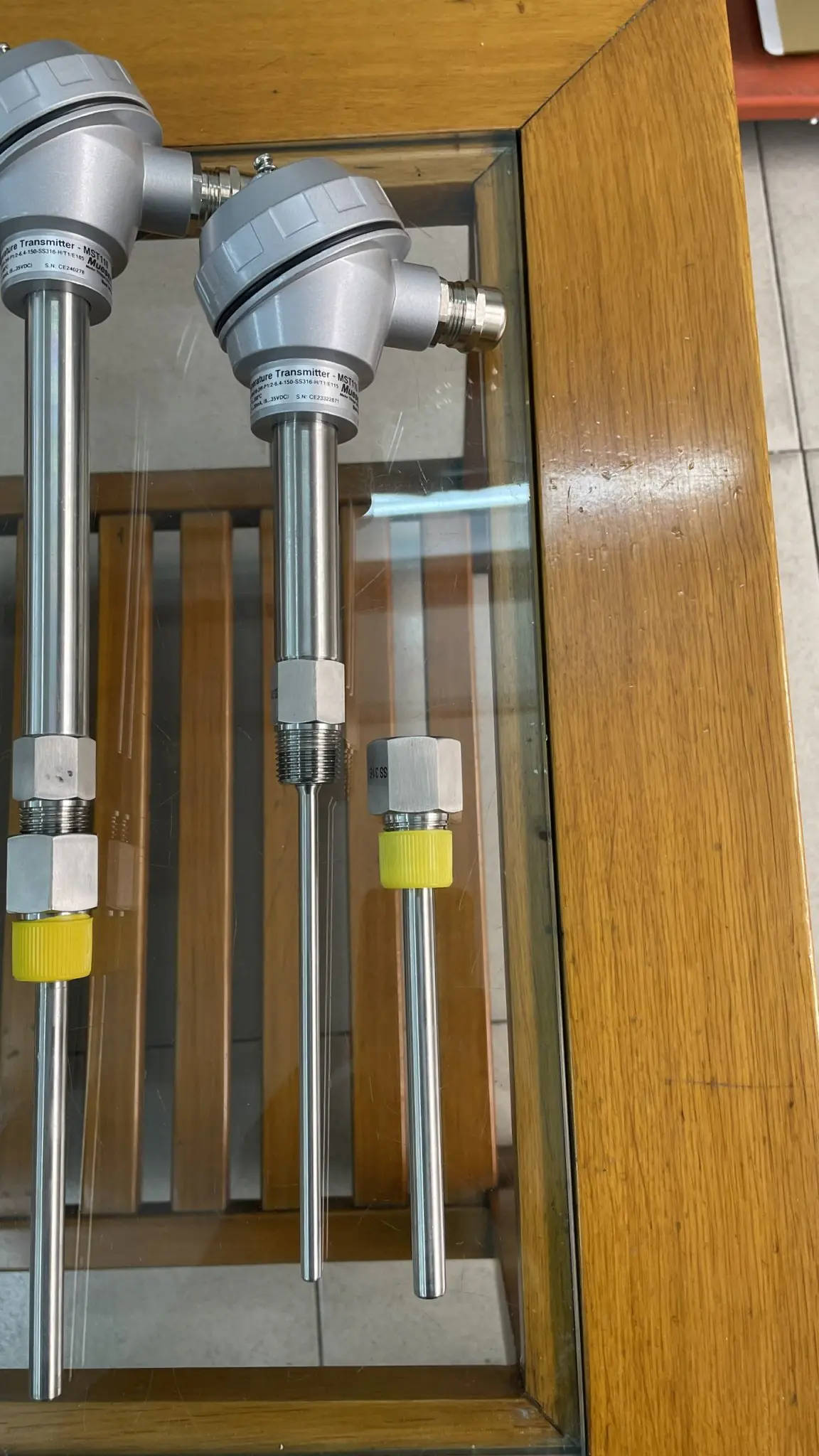

Thông tin cấu hình đã có cơ sở gồm: phần tử M422 Pt1000 Class A -50°C đến 300°C; chiều dài chuẩn 100/150/200 mm; kết nối 1/2" NPTM; vật liệu vỏ được MV giới thiệu với SS304 hoặc SS316. Đường kính chuẩn trong catalogue là 6,4 mm; các kích thước khác phải được xác nhận theo mã đặt hàng. RTD 2/3/4 dây và ngõ ra transmitter 4-20 mA là hai kiểu tín hiệu khác nhau, không nên gộp thành cùng một mạch "2 dây".

Nguồn gốc và hồ sơ sản phẩm

• Theo thông tin sản phẩm được rà soát, phần tử M422 có nguồn gốc Heraeus - Germany; cảm biến hoàn chỉnh được MV Technology gia công/lắp ráp theo cấu hình đặt hàng. Nguồn gốc của linh kiện thực giao cần đối chiếu hồ sơ của đúng mã/lô.
• Hồ sơ kỹ thuật, chứng từ nguồn gốc hoặc chứng nhận liên quan cần xác nhận theo từng cấu hình và đơn hàng; không nên mặc định mọi đơn hàng đều có cùng bộ chứng từ.
• Thời gian giao hàng cần xác nhận theo cấu hình, vật tư và tiến độ của từng đơn hàng.
• Khi mô tả xuất xứ, cần phân biệt phần tử Heraeus - Germany với cảm biến hoàn chỉnh do MV Technology gia công/lắp ráp. Các vật tư khác như vỏ, cáp, đầu kết nối chỉ nên nêu xuất xứ khi có hồ sơ của cấu hình thực giao.

Dịch Vụ Hỗ Trợ & Bảo Hành

• Tư vấn kỹ thuật: Liên hệ MV Technology để xác nhận mã phần tử, cấu hình đầu dò, tín hiệu và phạm vi hỗ trợ phù hợp với ứng dụng.
• Hỗ trợ lắp đặt và vận hành: Đội ngũ kỹ sư hỗ trợ tận nơi theo yêu cầu
• Chính sách bảo hành: cần xác nhận theo chính sách thực tế của MV Technology và từng đơn hàng.
• Hỗ trợ sau bán hàng: Phạm vi bảo trì, kiểm tra, hỗ trợ tại hiện trường và các dịch vụ khác được xác nhận theo chính sách hoặc thỏa thuận của từng đơn hàng.
