Cảm Biến Nhiệt Độ Thermocouple | Nguyên Lý, Phân Loại Và Cách Chọn

Thermocouple tạo ra điện áp nhiệt điện phụ thuộc loại cặp vật liệu và nhiệt độ của mối nối đo so với mối nối tham chiếu. Quan hệ điện áp - nhiệt độ không tuyến tính trên toàn dải, nên bộ đo phải dùng đặc tuyến đúng Type và xử lý mối nối tham chiếu phù hợp.

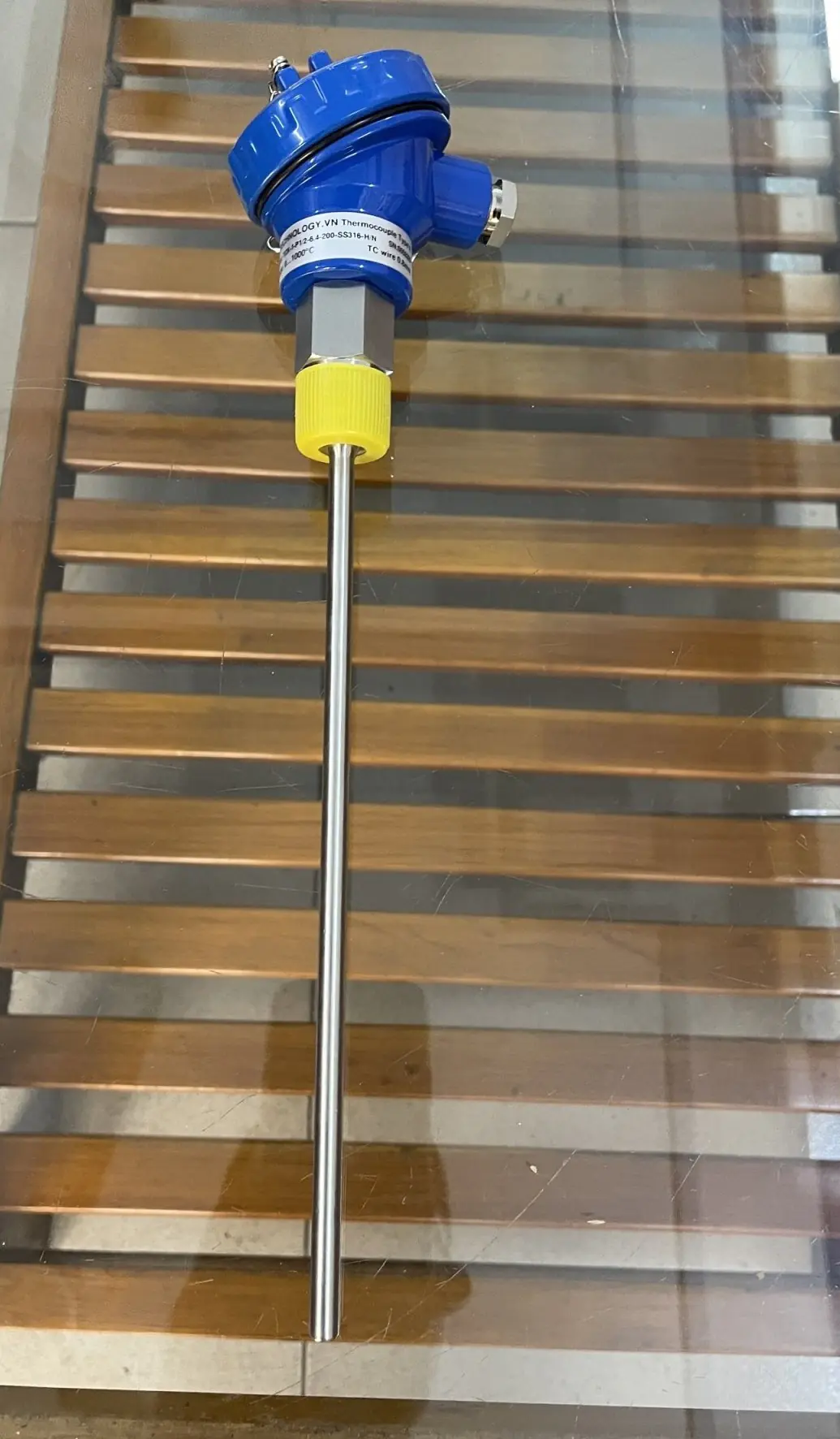

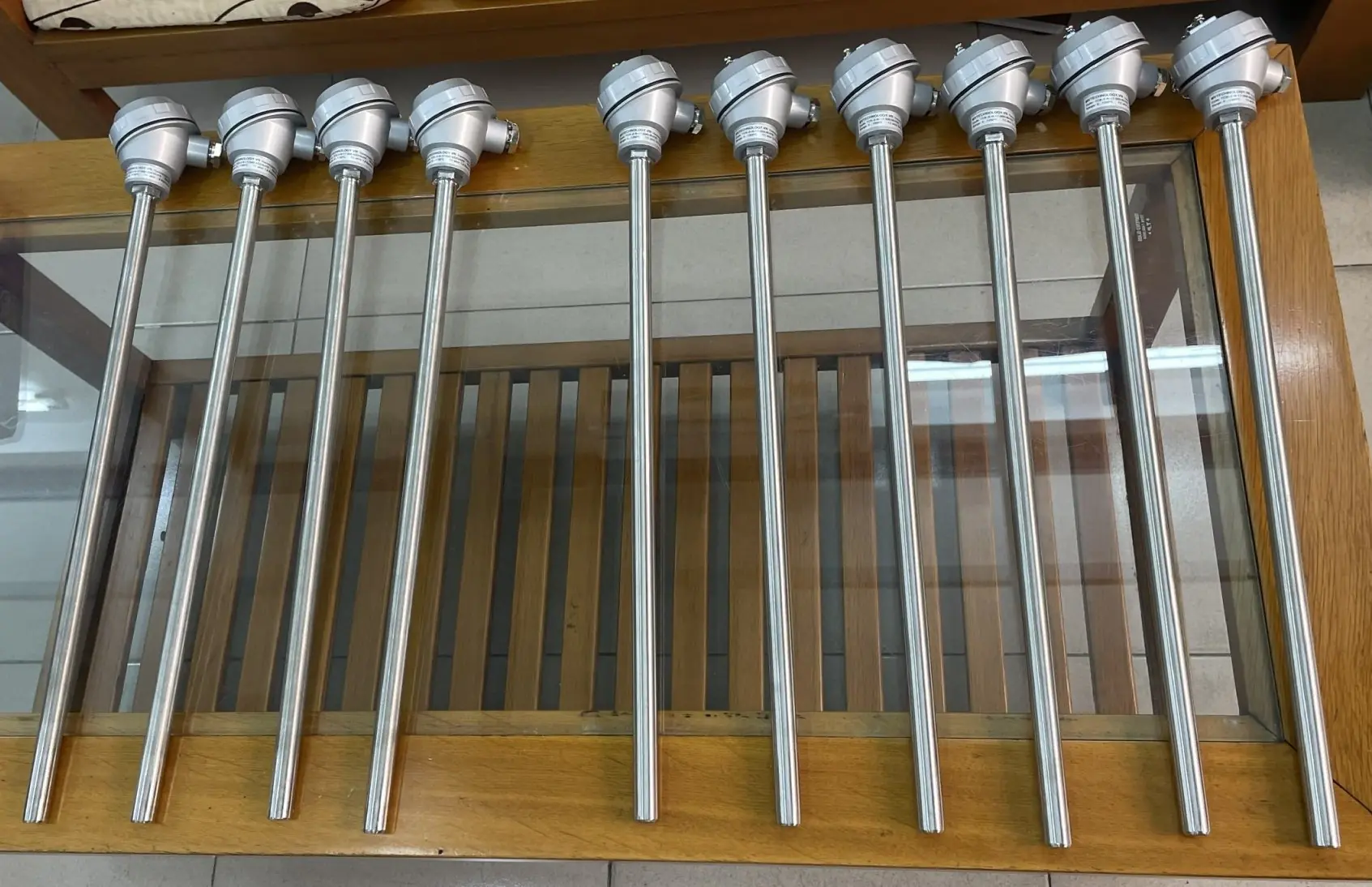

Cảm Biến Nhiệt Độ Thermocouple là gì? Định nghĩa và Tổng quan

Cảm biến nhiệt độ thermocouple hoạt động dựa trên hiệu ứng Seebeck. Khi hai vật liệu dẫn điện khác nhau tạo thành mạch đo và các mối nối ở nhiệt độ khác nhau, một điện áp nhiệt điện (EMF) xuất hiện. Giá trị EMF phụ thuộc Type thermocouple và nhiệt độ tại mối nối đo/tham chiếu; không thể dùng một hệ số tỷ lệ cố định cho toàn dải.

Trong hệ thống công nghiệp, thermocouple được dùng để giám sát nhiệt độ của lò, đường ống, bồn chứa và nhiều thiết bị công nghệ. MV Technology cung cấp Type K gia công tại Việt Nam, cùng các dòng K, R, S và B theo catalogue. Cần xác nhận đúng dòng, dải nhiệt và cấu hình đặt hàng trước khi chốt thông số.

Xem thêm: Hệ Thống Điều Khiển Nhiệt Độ

Nguyên lý hoạt động của cảm biến nhiệt độ thermocouple

Nguyên lý thermocouple dựa trên hiệu ứng Seebeck. Khi hai vật liệu khác nhau tạo thành các mối nối ở nhiệt độ khác nhau, xuất hiện điện áp nhiệt điện có thể đo được ngay cả trong điều kiện mạch đo có trở kháng cao; dòng điện chỉ xuất hiện khi mạch kín. EMF phụ thuộc vật liệu và nhiệt độ của cả mối nối đo lẫn mối nối tham chiếu.

Để chuyển đổi EMF thành nhiệt độ, thiết bị đo phải dùng đặc tuyến của đúng Type và xử lý nhiệt độ mối nối tham chiếu. Trong thực tế, thiết bị thường thực hiện bù mối nối lạnh tại đầu nối hoặc sử dụng một mối nối tham chiếu có nhiệt độ đã biết; không nên bỏ qua bước này khi quy đổi mV sang °C.

Cấu tạo và thành phần chính của cảm biến

Cấu tạo thermocouple thay đổi theo từng dạng đầu dò. Với cấu hình đầu dò cách điện khoáng (mineral-insulated), hai dây cặp nhiệt điện được cách điện bằng MgO và đặt trong vỏ kim loại hoặc hợp kim phù hợp. Các cấu hình khác có thể dùng kết cấu/vỏ bảo vệ khác, vì vậy không nên coi MgO trong vỏ kim loại là cấu tạo bắt buộc của mọi thermocouple.

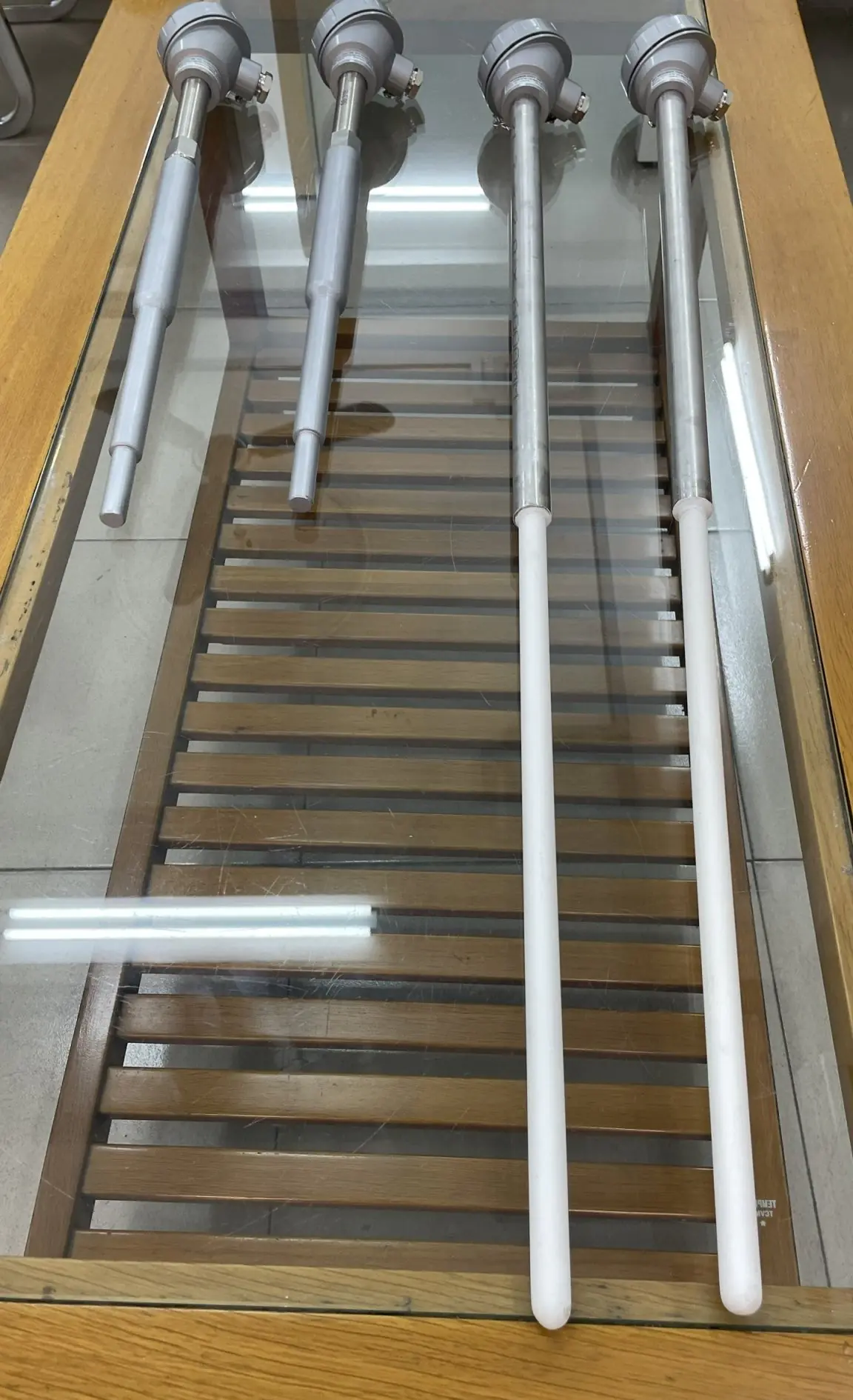

Vỏ bảo vệ (sheath) quyết định khả năng chống ăn mòn và chịu nhiệt của cảm biến. Các vật liệu phổ biến bao gồm: thép không gỉ 304/316 cho ứng dụng general, hợp kim Inconel cho môi trường nhiệt độ cao và ăn mòn, ceramic cho lò nung điện. Việc lựa chọn vật liệu vỏ phù hợp ảnh hưởng trực tiếp đến tuổi thọ và độ chính xác của cảm biến trong điều kiện vận hành thực tế.

Lợi ích và Tầm quan trọng của Cảm biến Nhiệt độ Thermocouple

Thermocouple có thể đáp ứng nhiều dải nhiệt và môi trường khác nhau tùy Type, cấp chính xác, vật liệu vỏ và cấu hình. Với MV Technology, Type K có dải -200°C đến 1.200°C, còn catalogue có K 0-1.200°C, R/S 0-1.500°C và B 0-1.700°C. Khi chào cấu hình cụ thể cần dùng đúng mã đặt hàng.

MV Technology có thể hỗ trợ lựa chọn cảm biến và phương án tích hợp với hệ thống đo/điều khiển theo phạm vi dự án. Khả năng đưa dữ liệu về PLC, DCS hoặc SCADA, chức năng cảnh báo và các hạng mục triển khai phải được xác nhận theo thiết bị nhận tín hiệu và thỏa thuận thực tế.

Ưu điểm nổi bật trong công nghiệp

• Dải nhiệt độ: phụ thuộc từng Type và cấu hình. MV Technology cung cấp Type K -200°C đến 1.200°C; catalogue có K 0-1.200°C, R/S 0-1.500°C và B 0-1.700°C. Cần xác nhận phạm vi áp dụng cho cấu hình đặt hàng.
• Thời gian phản hồi: phụ thuộc đường kính đầu dò, cấu tạo mối nối, vật liệu vỏ và môi trường; không nên dùng một khoảng cố định cho mọi cấu hình nếu chưa có datasheet.
• Độ bền cơ học: khả năng chịu rung, sốc nhiệt và áp suất phụ thuộc kết cấu đầu dò, vật liệu vỏ, kiểu lắp và dữ liệu thử nghiệm của cấu hình cụ thể.
• Chi phí đầu tư: phụ thuộc Type, vật liệu, kích thước, đầu kết nối, transmitter và yêu cầu chứng nhận; không nên mặc định thermocouple luôn rẻ hơn RTD trong mọi cấu hình.
• Kích thước đầu dò: có thể nhỏ gọn ở một số cấu hình, nhưng kích thước thực tế phải chọn theo môi trường đo, độ bền cơ và yêu cầu thời gian đáp ứng.
• Phần tử thermocouple không cần nguồn kích thích để tạo EMF, nhưng transmitter, bộ hiển thị, bộ cách ly hoặc hệ thống thu nhận tín hiệu đi kèm vẫn có thể cần nguồn điện.
• Kết nối: có thể lựa chọn theo cấu hình đầu dò và hệ thống đo; cần xác nhận tương thích với bộ điều khiển/PLC/DCS trước khi đặt hàng.

Ứng dụng phổ biến trong thực tế

• Lò hơi và lò nung: giám sát nhiệt độ trong nhà máy xi măng, luyện kim, gốm sứ
• Hệ thống HVAC: điều khiển nhiệt độ trong tòa nhà thương mại và công nghiệp
• Ô tô: cảm biến khí xả, đo nhiệt độ động cơ và hệ thống phanh
• Thực phẩm và đồ uống: kiểm soát nhiệt độ thanh trùng, sấy, nướng
• Dược phẩm và hóa chất: giám sát phản ứng hóa học và quá trình chưng cất
• Hàng không vũ trụ: đo nhiệt độ động cơ phản lực và cánh máy bay
• Năng lượng: theo dõi nhiệt độ turbine khí, pin nhiệt và pin mặt trời

Phân loại và Các loại Cảm biến Nhiệt độ Thermocouple phổ biến

Việc phân loại thermocouple dựa trên hai tiêu chí chính: loại cặp vật liệu nhiệt điện và cấu trúc vỏ bảo vệ. Mỗi loại thermocouple có đặc tính riêng về dải nhiệt độ, độ chính xác, khả năng chống ăn mòn và ứng dụng phù hợp. Bảng so sánh dưới đây giúp người dùng nhanh chóng nhận diện và lựa chọn loại thermocouple phù hợp với yêu cầu kỹ thuật cụ thể của hệ thống.

Bảng dưới đây kết hợp thông tin catalogue MV với kiến thức phân loại chung. Dòng K/R/S/B có trong catalogue của MV Technology, trong đó Type K có dải -200°C đến 1.200°C. Các Type khác trong bảng chỉ mang tính tham khảo và cần đối chiếu datasheet khi sử dụng.

Các loại thermocouple theo kiểu J, K, T, E, R, S, B

MV Technology cung cấp những Type thermocouple nào?

Type K là một Type thermocouple phổ biến. Tại MV Technology, Type K có dải -200°C đến 1.200°C, trong khi catalogue nêu K 0-1.200°C. Catalogue còn liệt kê R, S và B, vì vậy danh mục của MV không chỉ có Type K.

Theo catalogue MV Technology, Type R/S được nêu đến 1.500°C và Type B đến 1.700°C; Type K được nêu 0-1.200°C. Dải làm việc của đầu dò thực tế vẫn phụ thuộc mã hàng, vật liệu vỏ, cấp chính xác và cấu hình.

Phân loại theo cấu trúc vỏ bảo vệ

• Mối nối đất (Grounded Junction): mối nối đo tiếp xúc điện với vỏ; trong cấu hình tương đương thường phản hồi nhanh hơn loại ungrounded. Tốc độ đáp ứng vẫn phụ thuộc kích thước đầu dò, vật liệu vỏ và môi trường; kiểu grounded không làm tăng "độ nhạy" nhiệt điện của Type.
• Mối nối không đất (Ungrounded Junction): mối nối đo được cách ly điện với vỏ, giúp giảm đường liên kết điện trực tiếp với vỏ. Khả năng chống nhiễu và độ bền hóa học vẫn phụ thuộc cáp, tiếp địa, đầu vào đo và vật liệu vỏ; không nên coi ungrounded là giải pháp chống ăn mòn.
• Mối nối hở (Exposed Junction): mối nối đo tiếp xúc trực tiếp môi trường nên có thể đáp ứng nhanh, nhưng chỉ dùng khi môi chất và điều kiện vận hành phù hợp với vật liệu cặp nhiệt điện và hướng dẫn của nhà sản xuất.
• Cấu trúc mineral-insulated (MgO): sử dụng bột MgO nén để cách điện dây cặp nhiệt điện trong vỏ; khả năng uốn, chịu nhiệt, chịu áp và độ bền phụ thuộc đường kính, vật liệu vỏ và cấu hình cụ thể.

Tiêu chí Lựa chọn và Đánh giá Cảm biến Nhiệt độ Thermocouple

Việc lựa chọn thermocouple cần đánh giá dải nhiệt, môi trường, áp suất, rung động, vật liệu vỏ, kiểu lắp, cấp chính xác và tín hiệu kết nối. Với MV, cần đối chiếu Type K và các dòng K/R/S/B trong catalogue, sau đó chốt đúng cấu hình theo yêu cầu nhà máy.

MV Technology cung cấp Type K và các dòng K, R, S, B theo catalogue. Tình trạng cung cấp và dải áp dụng được xác nhận theo mã cấu hình và đơn hàng.

Bước 1: Xác định dải nhiệt độ và môi trường đo

Bước đầu tiên là xác định chính xác nhiệt độ vận hành tối đa và tối thiểu mà cảm biến sẽ tiếp xúc. Cần tính đến cả nhiệt độ bình thường và các tình huống bất thường như quá nhiệt, khởi động nóng hoặc làm mát khẩn cấp. Về môi trường, cần đánh giá các yếu tố ăn mòn (axit, kiềm, muối), áp suất làm việc, tốc độ dòng chảy, và khả năng có rung động cơ học.

Vật liệu vỏ phải được chọn theo môi trường. Sản phẩm Type K của MV có các lựa chọn vỏ bảo vệ inox 304, 316, 316L hoặc Inconel tùy cấu hình.

Bước 2: Đánh giá yêu cầu về độ chính xác và thời gian phản hồi

Độ chính xác của thermocouple phải căn cứ Type và cấp chính xác theo tiêu chuẩn áp dụng. Không nên dùng một mức sai số cố định cho mọi thermocouple hoặc mọi ứng dụng.

Thời gian phản hồi phụ thuộc cấu hình đầu dò, mối nối, kích thước và điều kiện đo. Khi cần giá trị T63/T90 cụ thể, cần lấy từ dữ liệu của đúng cấu hình cảm biến.

Bước 3: Chọn loại đầu dò và vật liệu vỏ phù hợp

Các bước lựa chọn gồm: xác định nhiệt độ và môi trường; xác định yêu cầu độ chính xác và phản hồi; sau đó chọn vật liệu vỏ, kiểu lắp và tín hiệu phù hợp.

Một số vật liệu vỏ thường gặp gồm inox và Inconel. Khi lựa chọn cho sản phẩm MV, cần xác nhận đúng mác vật liệu, môi chất, nhiệt độ, tốc độ thay đổi nhiệt và cấu hình đầu dò; không dùng tên vật liệu để suy ra một giới hạn làm việc chung cho mọi cảm biến.

Xem thêm: Thiết bị đo lường công nghiệp chính hãng

Những Lưu ý quan trọng khi Sử dụng Cảm biến Thermocouple

Sau khi lựa chọn và lắp đặt cảm biến nhiệt độ thermocouple, việc sử dụng đúng cách và bảo dưỡng định kỳ quyết định tuổi thọ và độ chính xác của thiết bị. Trong thực tế vận hành nhà máy, nhiều sự cố đo lường không phải do lỗi sản phẩm mà do lắp đặt không đúng kỹ thuật hoặc bảo dưỡng thiếu sót. Phần này tổng hợp các lưu ý quan trọng giúp doanh nghiệp tối ưu hóa hiệu suất hệ thống đo nhiệt.

MV Technology cung cấp dịch vụ bảo dưỡng công nghiệp và thi công lắp đặt máy móc, dây chuyền thiết bị. Đội ngũ kỹ sư công ty kiểm tra, hiệu chuẩn và thay thế cảm biến theo định kỳ hoặc khi có dấu hiệu suy giảm tính năng, đảm bảo hệ thống đo lường hoạt động ổn định và chính xác.

Hướng dẫn lắp đặt đúng cách

• Cấu hình và dòng thermocouple tại MV Technology: Type K dải -200°C đến 1.200°C, gia công tại Việt Nam, có các lựa chọn kiểu lắp và vật liệu theo cấu hình. Catalogue còn có các dòng TCK, TCR, TCS và TCB tương ứng Type K/R/S/B; dải lần lượt là K 0-1.200°C, R/S 0-1.500°C và B 0-1.700°C. Vui lòng liên hệ MV Technology để xác nhận mã và dải thực giao trước khi chốt thông số.
• Khi đặt hàng, cần xác định nhiệt độ làm việc, vị trí lắp đặt, kiểu kết nối cơ khí, vật liệu vỏ, chiều dài đầu dò và thiết bị nhận tín hiệu để MV tư vấn cấu hình phù hợp.
• Đấu nối và bù tham chiếu: sử dụng dây nối dài hoặc cáp bù đúng Type, đúng cực tính và đúng dải nhiệt; đồng thời kiểm soát nhiệt độ tại đầu nối tham chiếu và thực hiện tiếp địa theo hướng dẫn của thiết bị đo.
• Chống rung: cố định cảm biến bằng clamp hoặc fitting chuyên dụng, tránh rung động truyền vào gây gãy dây nhiệt điện

Các lỗi thường gặp và cách khắc phục

• Drift nhiệt điện: điều kiện nhiệt độ, môi trường và sự thay đổi/không đồng nhất của vật liệu có thể làm thay đổi quan hệ EMF - nhiệt độ và gây sai lệch theo nhiều hướng. Cần kiểm tra với chuẩn hoặc điểm tham chiếu phù hợp, đánh giá điều kiện sử dụng và thay cảm biến khi sai lệch vượt yêu cầu.
• Nhiễu điện: tín hiệu thermocouple bị ảnh hưởng bởi EMI từ động cơ, biến tần; giải pháp: sử dụng cáp xoắn đôi shielded, lắp bộ lọc EMI, hoặc chuyển sang cảm biến loại không đất (ungrounded)
• Sai số liên quan đến mối nối tham chiếu: kiểm tra cảm biến nhiệt tại đầu nối, cấu hình Type, cực tính, cáp nối dài/cáp bù, tiếp xúc đầu nối và nhiệt độ môi trường trước khi kết luận lỗi module bù.
• Ăn mòn vỏ bảo vệ: vỏ bị hư hỏng dẫn đến Moisture xâm nhập vào lớp MgO cách nhiệt; phát hiện sớm qua điện trở cách điện thấp và thay thế cảm biến
• Đứt dây: do rung động, uốn cong nhiều hoặc nhiệt độ vượt giới hạn cho phép; kiểm tra bằng đồng hồ đo điện trở và thay thế cảm biến
