HƯỚNG DẪN LẮP POSITIONER YT1000-L CHO VAN CẦU

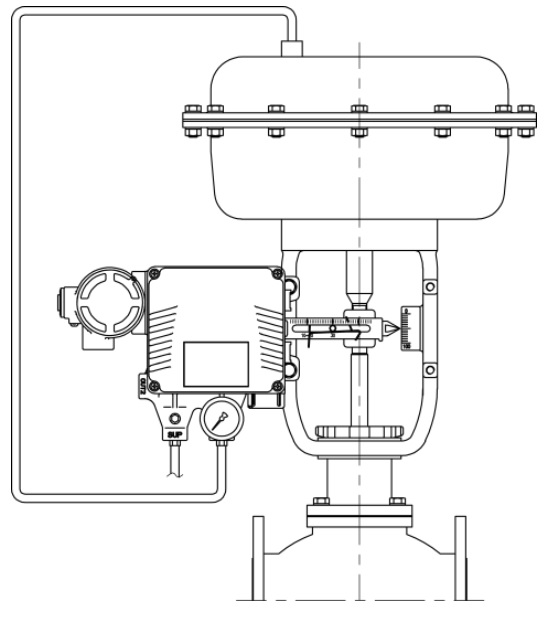

1. Lắp đặt Positioner vào Yoke van:

• Đầu tiên gá positioner vào Yoke van, đấu nối feedback.

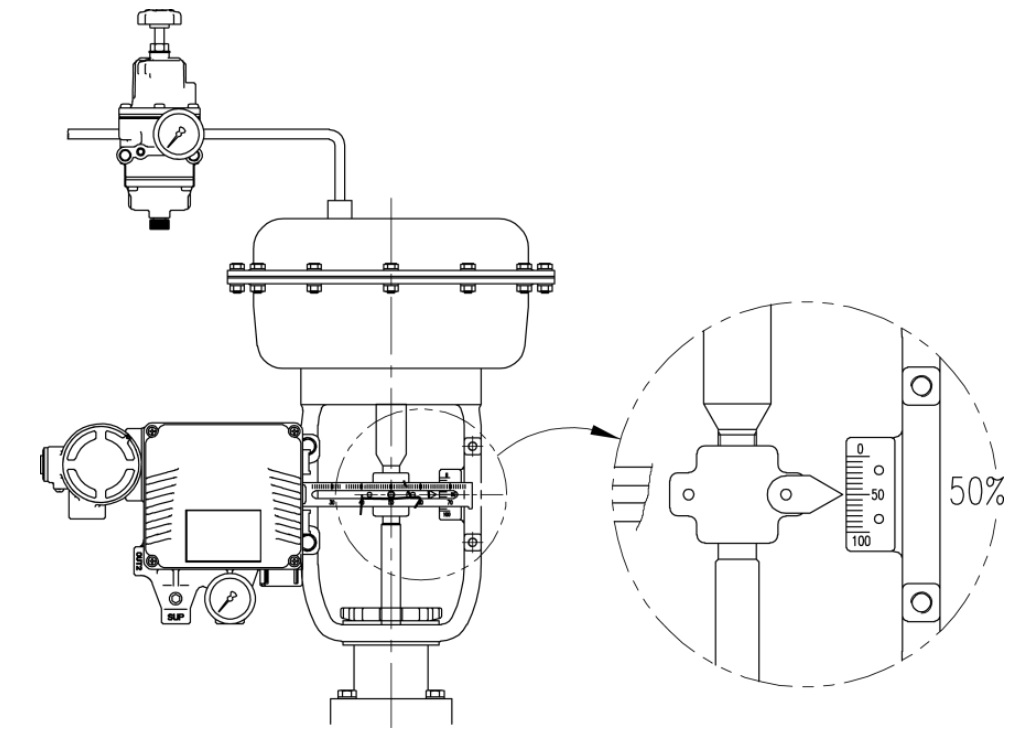

• Dùng van điều áp đấu nối vào actuator điều chỉnh áp tăng dần sao cho feedback lên 50%.
•
• Cố điều chỉnh sao cho Positioner feedback cũng vị trí 50%.
• Tiếp tục kiểm tra điểm 0% và 100% xem có quá hành trình Positioner không?

2. Kết nối khí nén:

• Kết nối Van điều áp vào supply của positioner, ngõ ra Out 1 của positioner vào Actuator van cầu.
•
• Điều chỉnh áp khí nén vào Possitioner không vượt quá áp max của Actuator.

3. Cài đặt DA, RA:

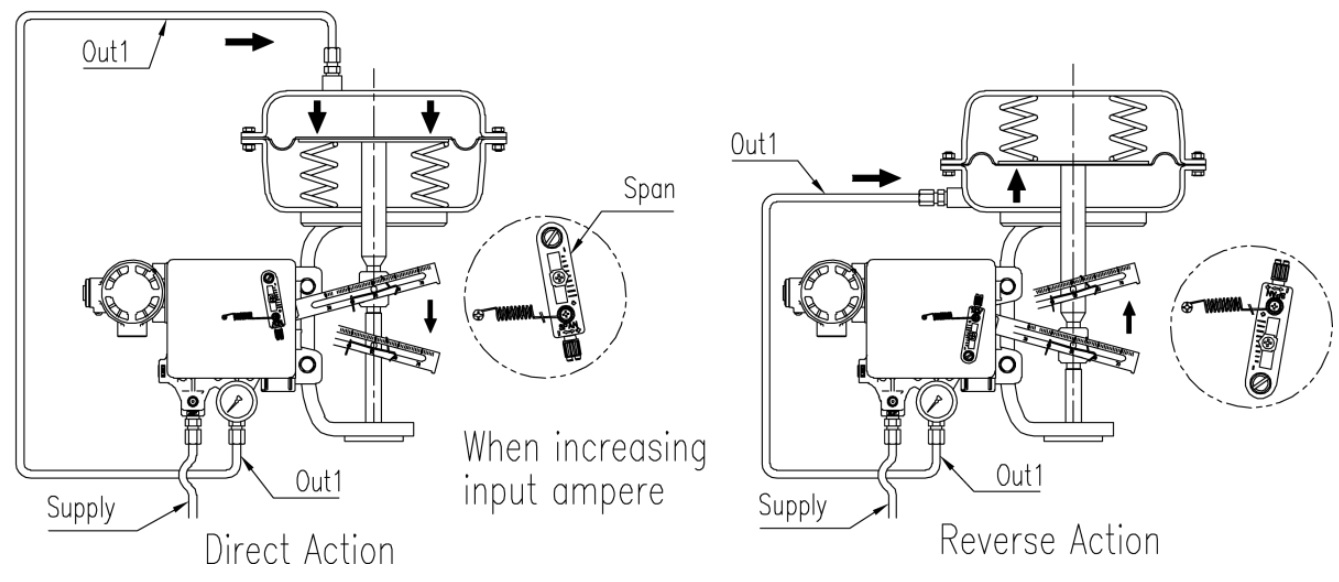

• Tùy vào thực tế của van điều chỉnh hành động DA, RA cho phù hợp như hình.
•

4. Kết nối tín hiệu điều khiển:

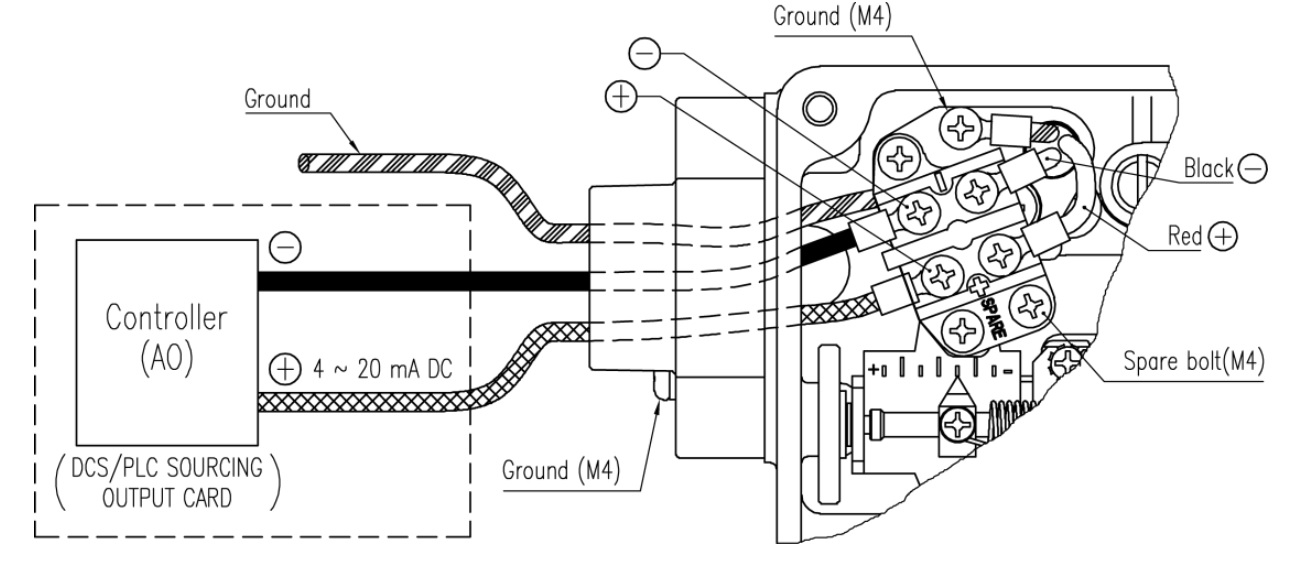

• Thiết bị Positioner YT1000-L dùng tín hiệu 4-20mA để điều khiển.
•

5. Calib thiết bị Positioner YT1000-L:

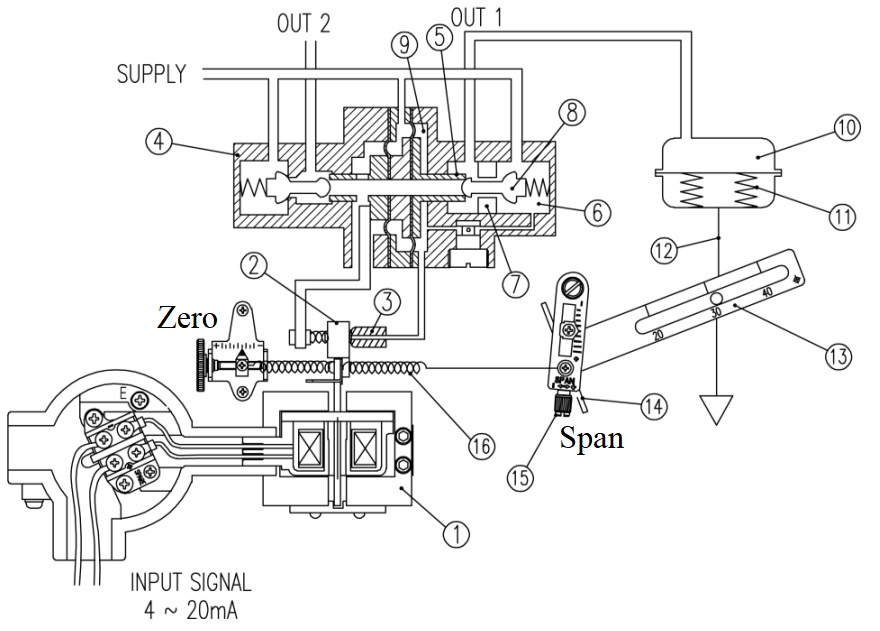

Trên thiết bị có bánh răng Zero và Span. Khi xoay Zero và Span nó sẽ làm tăng giảm vị trí theo tỷ lệ tín hiệu.

Cách calib: kiểm tra khí nén cấp đúng yêu cầu hoạt động của Actuator trước, dùng máy phát dòng vị trí 4mA và 20mA để khảo sát vị trí từ đó biết van feedback đang báo lệch bên nào thì chỉnh bên đó. Lưu ý khi chỉnh Zero thì làm thay đổi Span một ít và ngược lại. Vậy nên chỉnh để tìm điềm hợp lý sao cho cut 3% của Zero và Span là được.
