Hướng dẫn lắp đặt thiết bị đo lưu lượng hơi nóng dạng Orifice

1. Chọn vị trí lắp đặt đồng hồ đo lưu lượng hơi nóng:

- Thiết bị chọn lắp trên đoạn ống thẳng dài ống nằm ngang. Các đoạn ống thẳng đứng không lắp được.

- Để thiết bị đo lưu lượng hơi nước chính xác phải lựa chọn vị trí có ít dòng chảy rối. Để tránh dòng chảy rồi cần lắp đặt trên đoạn ống thẳng cách xa các đoạn thay đổi hướng dòng chảy, thay đổi đường kính ống hoặc các van điều khiển tiết lưu dòng chảy.

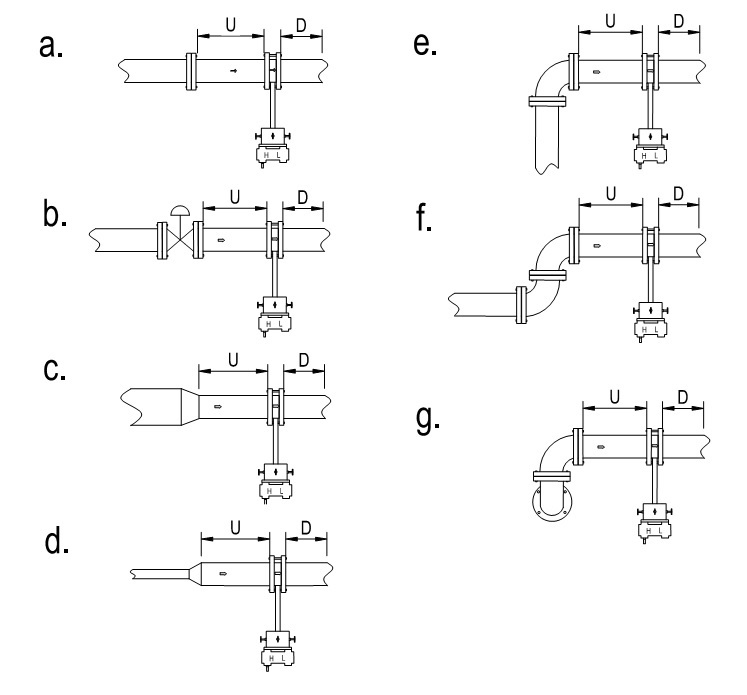

- Tùy theo các trường hợp dạng dòng chảy phía trước thiết bị cần đảm bảo đoạn ống thẳng tối thiểu (dài hơn càng tốt) theo bảng sau:

a:Phía trước Orifice là một đoạn ống thẳng suốt. U ≥ 10DN, D ≥ 5DN (DN:là đường kính danh định, VD: DN100 thì D=100mm, như vậy trường hợp này là U>1000mm, U>500mm cho loại ống DN100)

b: Phía trước Orifice có van khóa.

- Nếu là van điều khiển U ≥ 50DN, D ≥ 10DN

- Nếu là van tay U ≥ 20DN, D ≥ 10DN

c: Phía trước Orifice có đoạn ống giảm. U ≥ 30DN, D ≥ 10DN.

d: Phía trước Orifice có đoạn ống tăng. U ≥ 30DN, D ≥ 10DN.

e: Phía trước Orifice có đoạn ống có co nối 90⁰. U ≥ 30DN, D ≥10DN.

f: Phía trước Orifice có đoạn ống có 2 co nối. U ≥ 40DN, D ≥ 10 DN.

g: Phía trước Orifice có đoạn ống có 2 co nối (co trên 2 mặt phẳng vuông góc nhau). U ≥ 40DN, D ≥ 10DN.

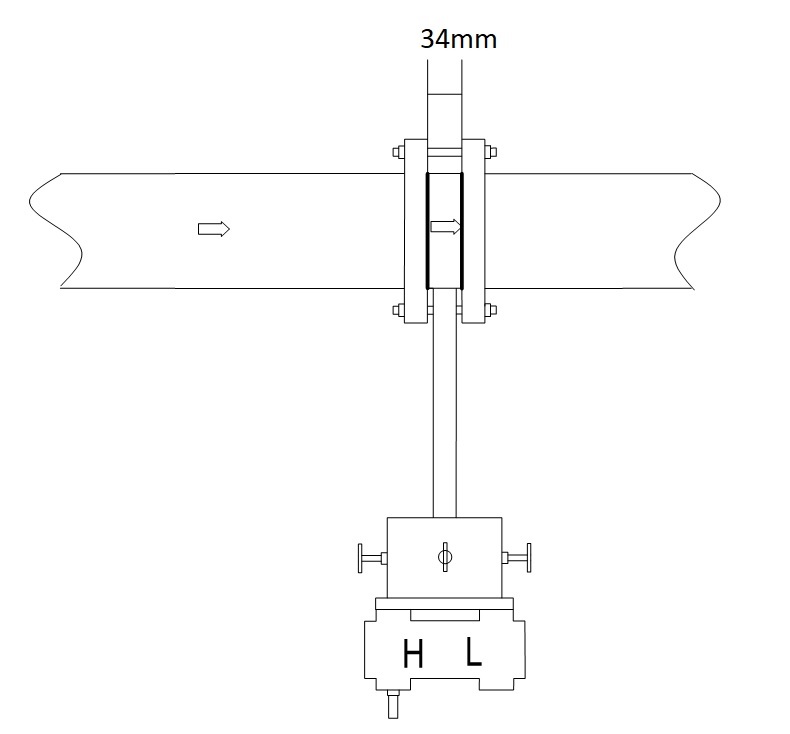

2. Lắp đúng chiều đồng hồ đo lưu lượng hơi:

- Trên thiết bị đo lưu lượng hơi có dấu mũi tên chỉ chiều hơi chạy, khi lắp đặt mũi tên này trùng với chiều hơi chạy trong ống.

3. Độ nghiêng của cảm biến lưu lượng so với mặt phẳng ống lắp đặt:

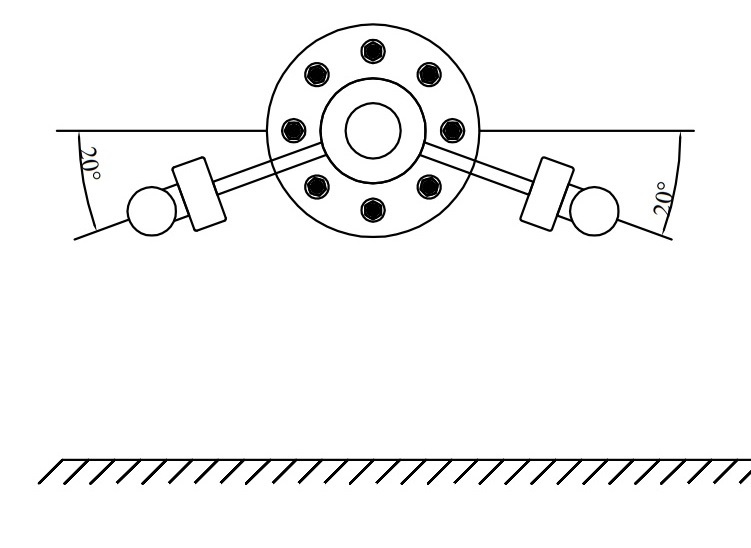

- Đo hơi nóng dạng orifice yêu cầu cảm biến đo chênh áp phải được điền đầy nước vậy nên khi lắp đặt sao sensor chênh áp nghiêng hướng xuống đất tạo góc so với mặt phẳng ngang của ống khoản 20...30 độ.

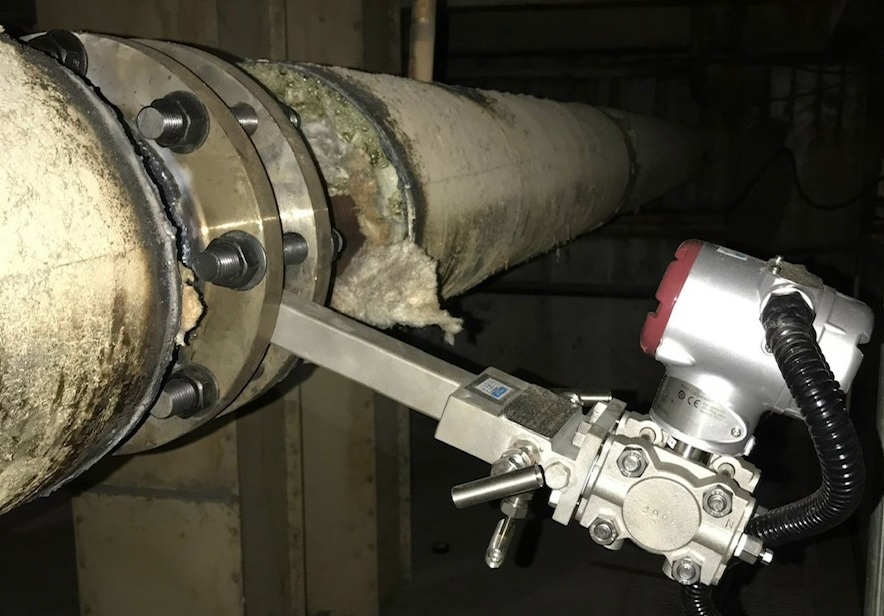

4.Hình lắp thực tế đồng hồ lưu lượng hơi:

5.Đấu nối cáp tín hiệu cho thiết bị đo lưu lượng hơi:

- Sau khi lắp đặt cơ khi xong tiến hành đi dây cáp vào ống gen tránh xa nguồn nhiệt ống dẫn hơi nóng( có thể nóng quá làm nóng chảy cáp tín hiệu).

- Lựa chọn vị trí thoáng mát dễ quan sát để lắp tủ điện gắn bộ tính toán lưu lượng SFC-146

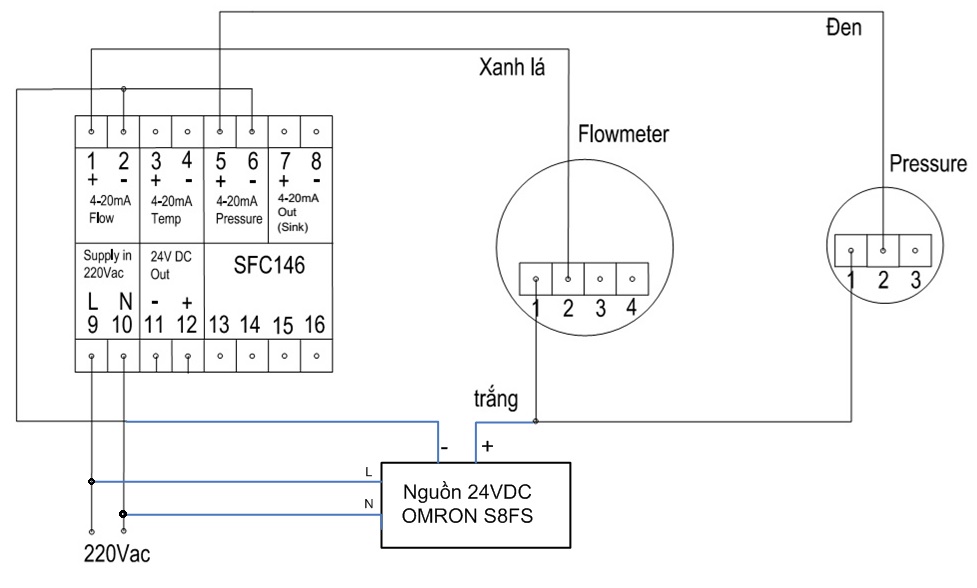

- Đấu nối cáp tín hiệu theo sơ đồ:

6. Vận hành lần đầu:

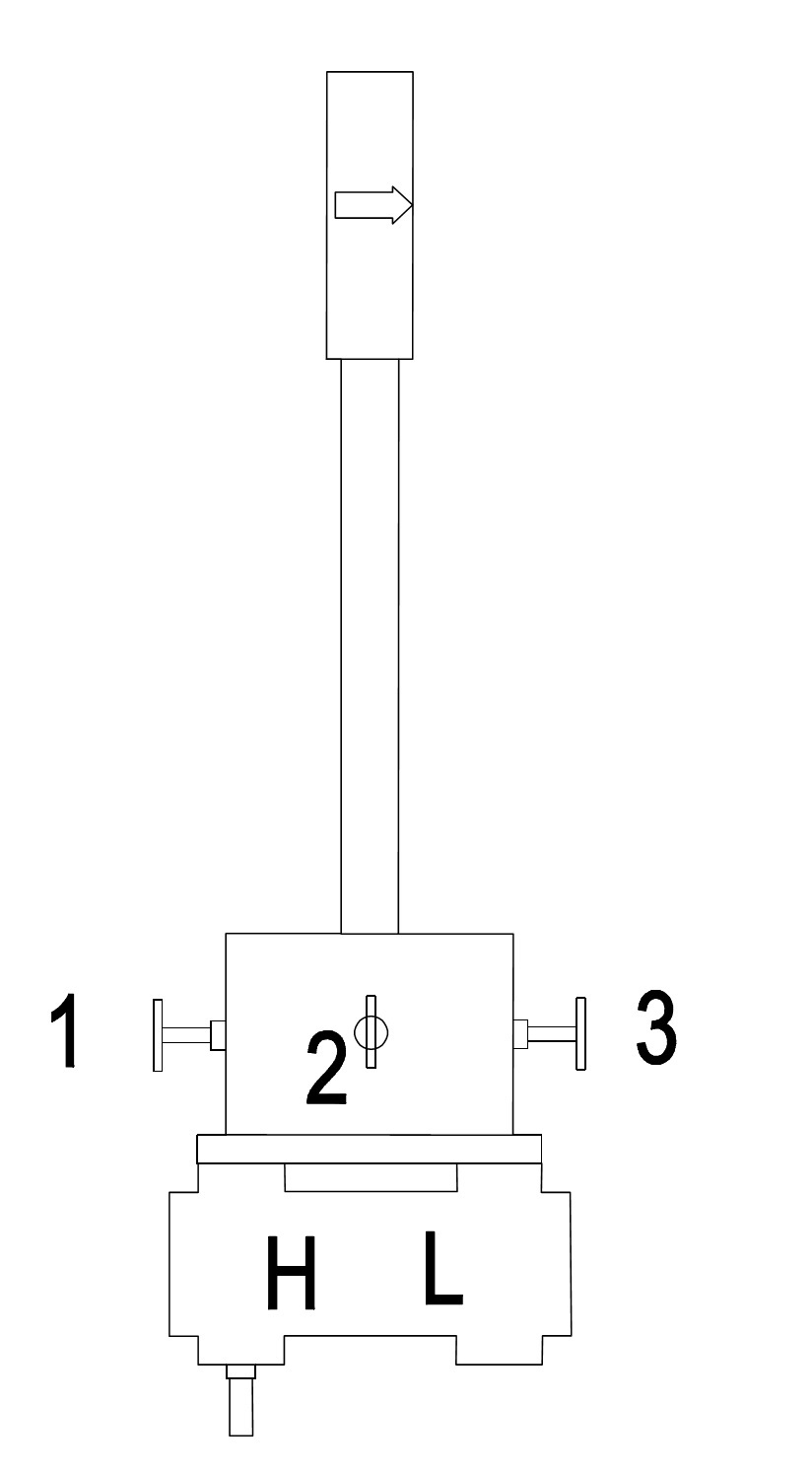

- Trước khi cấp điện và cho hơi vào đường ống, kiểm tra lại 3 van trên Orifice trạng thái tất cả 3 van mở.

- Cấp điện 220Vac vào đồng hồ hiển thị, cấp hơi vào đường ống.

- Theo dõi hơi chạy 30 phút, tiến hành khóa van số 2 lại. Van số 1 và số 3 không tác động ( đang mở).

- Quan sát trên màn hình của đồng hồ hiển thị để cập nhật chỉ số lưu lượng thực tế.

- Bây giờ thiết bị đo lưu lượng dạng Orifice đã hoạt động hoàn chỉnh.

7. Đoc chỉ số trên bộ tính toán hiển thị lưu lượng hơi:

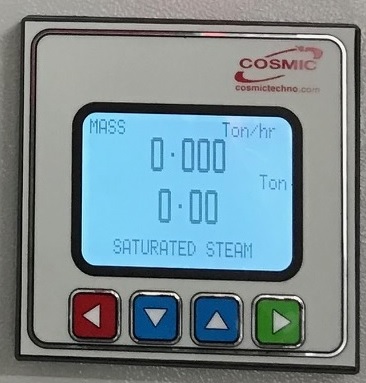

- Màn hình chính hàng trên là Flow, hàng dưới là Total

8.Bảo trì bảo dưỡng đồng hồ đo lưu lượng hơi nóng dạng chênh áp:

- Định kì hằng năm vệ sinh cảm biến đo chênh áp và tấm Orifice 1 lần. Hãy liên hệ bộ phận hổ trợ kỹ thuật MVTECHNOLOGY để hướng dẫn thực hiện đúng cách.
