Đồng Hồ Đo Lưu Lượng Hơi Nước - Giải Pháp Tối Ưu Cho Nhà Máy

Đồng hồ đo lưu lượng hơi nước là thiết bị được sử dụng để xác định lượng hơi đi qua đường ống trong hệ thống lò hơi và các dây chuyền sản xuất công nghiệp. Dữ liệu đo giúp doanh nghiệp theo dõi lưu lượng hơi tại từng vị trí, phục vụ quản lý vận hành, kiểm soát mức tiêu thụ và đánh giá hoạt động của hệ thống.

Tùy theo điều kiện thực tế, doanh nghiệp có thể lựa chọn phương pháp đo phù hợp như Vortex hoặc chênh áp dạng Orifice. Việc lựa chọn không nên chỉ dựa vào đường kính đường ống mà cần xem xét loại hơi, lưu lượng cần đo, áp suất, nhiệt độ, kiểu kết nối và yêu cầu tín hiệu đầu ra.

Đồng Hồ Đo Lưu Lượng Hơi Nước Là Gì?

Đồng hồ đo lưu lượng hơi nước là thiết bị đo dùng để xác định lượng hơi đi qua một tiết diện đường ống trong một đơn vị thời gian. Tùy cấu hình, hệ thống có thể cung cấp lưu lượng tức thời; tổng lượng hơi là đại lượng được tích lũy trong một khoảng thời gian.

Trong các nhà máy sử dụng hơi cho sản xuất, dữ liệu lưu lượng giúp bộ phận vận hành biết lượng hơi đang được cấp đến từng khu vực hoặc công đoạn. Đây cũng là cơ sở để doanh nghiệp theo dõi mức tiêu thụ và đối chiếu với tình trạng hoạt động thực tế của dây chuyền.

Khi lựa chọn thiết bị, cần xác định rõ hệ thống đang sử dụng hơi bão hòa hay hơi quá nhiệt, điều kiện vận hành tại vị trí lắp đặt và mục tiêu sử dụng dữ liệu. Một thiết bị phù hợp với đường kính ống nhưng không đáp ứng phạm vi đo hoặc điều kiện hơi vẫn có thể không phù hợp với hệ thống.

Phân Biệt Hơi Bão Hòa Và Hơi Quá Nhiệt

Hơi bão hòa là hơi nước ở trạng thái bão hòa tại một áp suất xác định. Hơi bão hòa khô không chứa nước lỏng cuốn theo, trong khi hơi ẩm là hỗn hợp giữa hơi nước và nước lỏng.

Hơi quá nhiệt có nhiệt độ cao hơn nhiệt độ bão hòa tương ứng tại cùng áp suất. Sự khác biệt này cần được xác định trước khi lựa chọn thiết bị vì điều kiện của môi chất có thể ảnh hưởng đến cách lựa chọn và cấu hình hệ thống đo.

Trong quá trình vận chuyển, hơi có thể mất nhiệt và hình thành nước ngưng. Vì vậy, thông tin về hơi tại đầu ra lò hơi chưa đủ để lựa chọn thiết bị; cần đánh giá điều kiện thực tế ngay tại vị trí dự kiến lắp đồng hồ.

Xem thêm: Thiết bị đo lường công nghiệp chính hãng

Nguyên Lý Hoạt Động Của Đồng Hồ Đo Lưu Lượng Hơi Nước

Có nhiều phương pháp đo lưu lượng được sử dụng trong công nghiệp. Đối với các giải pháp đo hơi đang được MV Technology giới thiệu, hai nhóm đáng chú ý là Vortex và chênh áp dạng Orifice.

Đồng Hồ Đo Lưu Lượng Dạng Vortex

Vortex sử dụng hiện tượng xoáy hình thành khi dòng lưu chất đi qua vật cản. Tín hiệu liên quan đến tần số xoáy được sử dụng để xác định lưu lượng của dòng chảy.

MV Technology công bố dòng Vortex cho hơi nước bão hòa và có nêu cấu hình tích hợp cảm biến nhiệt độ, áp suất. Khả năng áp dụng cho hơi quá nhiệt cần được xác nhận theo đúng model/datasheet; không dùng một thuật ngữ chưa chuẩn hóa trên trang giới thiệu để suy ra phạm vi kỹ thuật của mọi cấu hình.

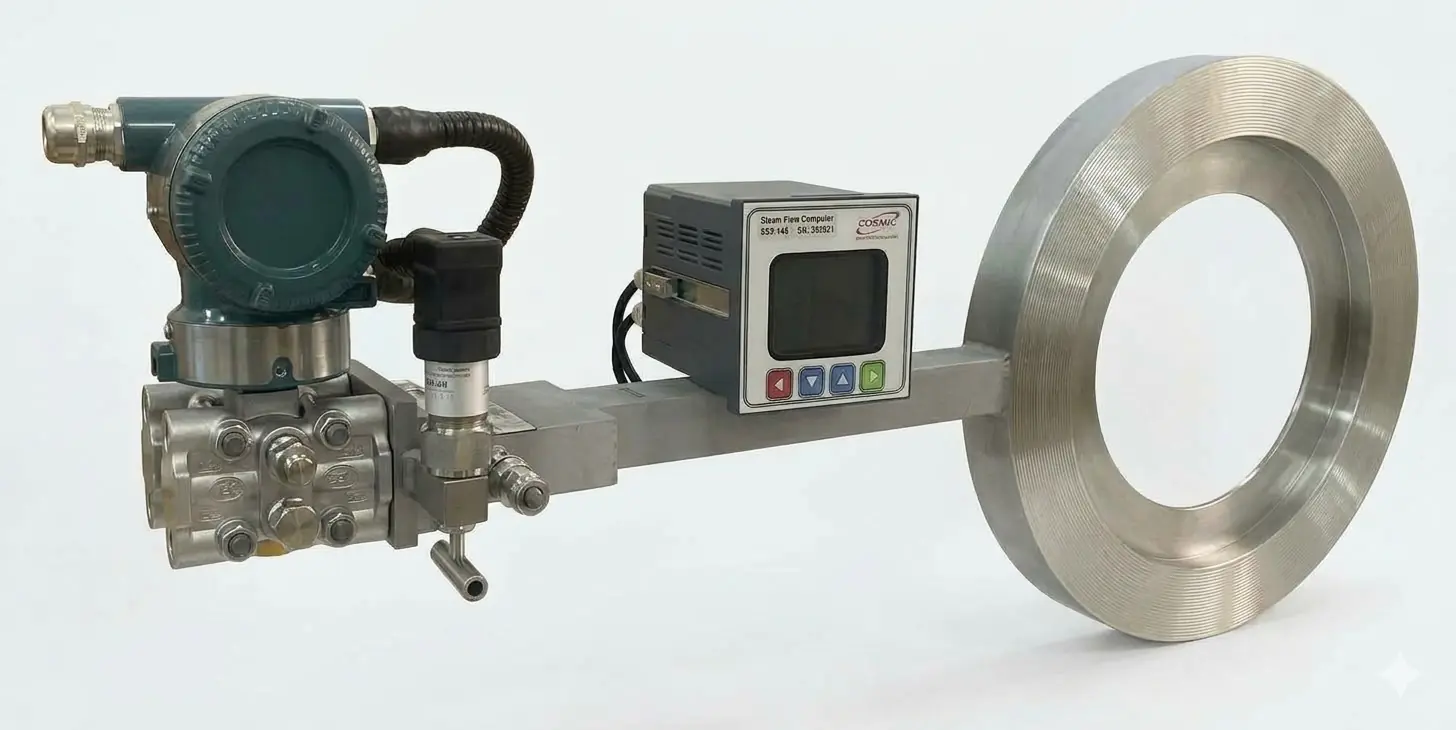

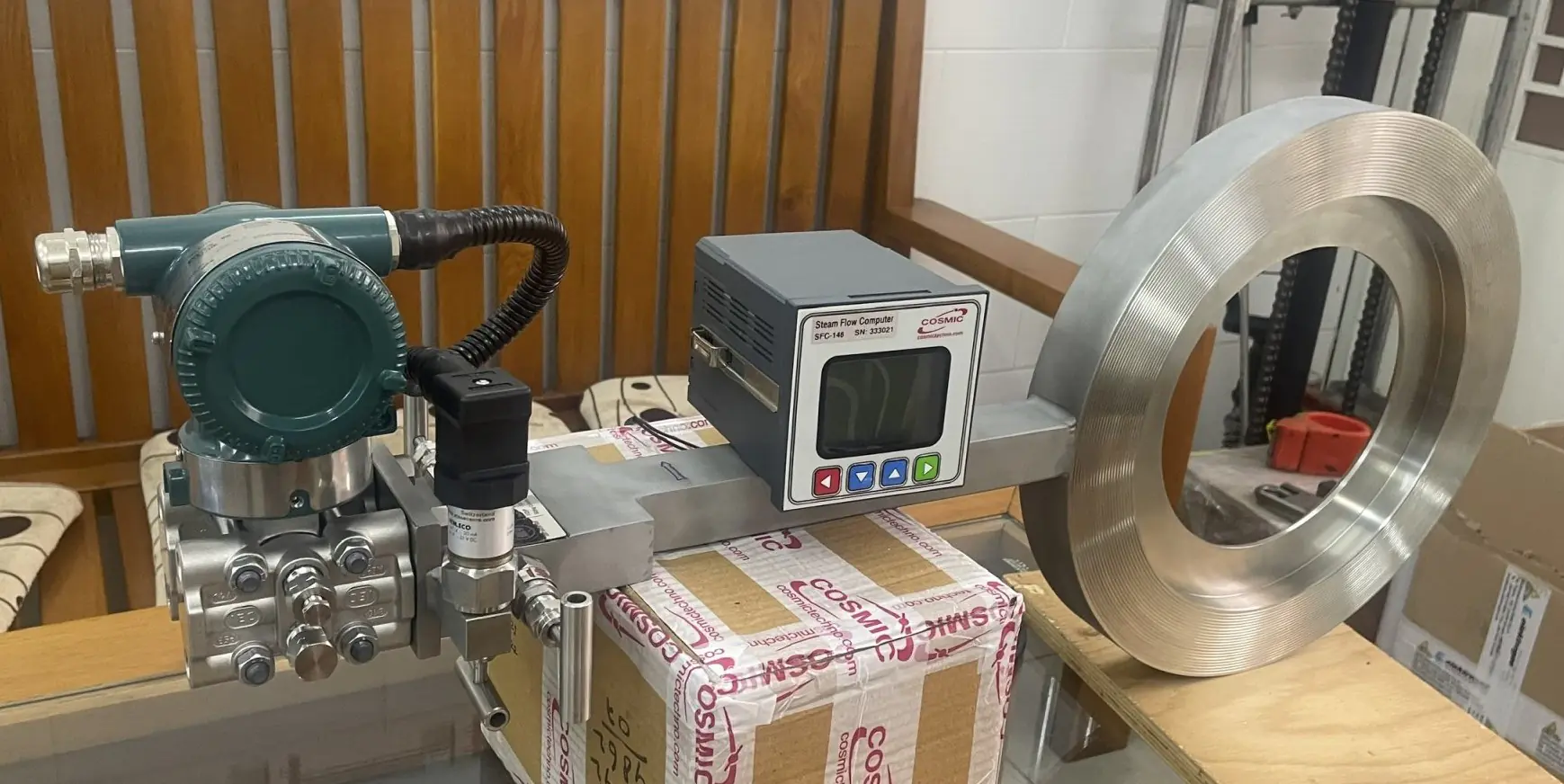

Đồng Hồ Đo Lưu Lượng Hơi Nước Dạng Orifice

Orifice sử dụng phần tử tiết lưu để tạo chênh lệch áp suất khi dòng hơi đi qua. Giá trị chênh áp kết hợp với các thông số liên quan được sử dụng để tính lưu lượng.

MV Technology giới thiệu giải pháp đồng hồ đo lưu lượng hơi nước dạng Orifice cho hơi bão hòa và hơi quá nhiệt. Hệ thống có thể tích hợp bộ chuyển đổi áp suất chênh áp, cảm biến áp suất và nhiệt độ để tính toán lưu lượng khối lượng (Mass Flow).

Ứng Dụng Của Đồng Hồ Đo Lưu Lượng Hơi Nước

Đồng hồ đo lưu lượng hơi nước được sử dụng tại những vị trí cần theo dõi và kiểm soát lượng hơi trong hệ thống.

Hệ thống lò hơi công nghiệp

Thiết bị có thể được bố trí trên tuyến hơi để theo dõi lưu lượng cấp ra từ hệ thống lò hơi và phục vụ công tác giám sát vận hành.

Nhà máy thực phẩm và đồ uống

Hơi được sử dụng trong nhiều công đoạn gia nhiệt và sản xuất. Việc theo dõi lưu lượng giúp doanh nghiệp có dữ liệu để kiểm soát lượng hơi cấp cho từng khu vực.

Nhà máy giấy

Các dây chuyền sản xuất giấy sử dụng hơi cho nhiều công đoạn nhiệt. Thiết bị đo lưu lượng giúp theo dõi lượng hơi đi qua các tuyến sử dụng.

Nhà máy hóa chất

Hơi có thể được sử dụng trong các công đoạn gia nhiệt và xử lý. Dữ liệu lưu lượng hỗ trợ theo dõi điều kiện vận hành của hệ thống hơi.

Hệ thống nhiệt và năng lượng

Đo lưu lượng hơi là một phần của hệ thống theo dõi và quản lý tiêu thụ hơi. MV Technology hiện giới thiệu giải pháp Orifice cho hệ thống quản lý tiêu thụ hơi và tiết kiệm năng lượng.

Các Loại Đồng Hồ Đo Lưu Lượng Hơi Nước Phổ Biến

Không nên dùng một bộ thông số chung cho tất cả đồng hồ đo lưu lượng hơi nước. Mỗi công nghệ và từng model có giới hạn kỹ thuật riêng. Vì vậy, khi lựa chọn thiết bị cần đối chiếu đúng tài liệu của model được đề xuất.

Vortex

Theo thông tin đang công bố trên MV Technology:

Bảng trên phản ánh thông tin đang được MV Technology công bố ở mức dòng sản phẩm. Các giá trị không được hiểu là đã xác nhận đồng thời cho mọi cấu hình; trước khi đặt hàng phải có model/mã cấu hình, datasheet và sơ đồ điện tương ứng.

Orifice

Đối với đồng hồ đo lưu lượng hơi nước dạng Orifice, MV Technology hiện công bố:

• Đo hơi bão hòa và hơi quá nhiệt.
• Giải pháp Orifice MV Technology được giới thiệu cho đường ống DN50–DN1000. Trong khi đó, Compact Orifice DPF trong catalogue được cung cấp có phạm vi DN15–DN500; các kích thước lớn hơn được xem xét theo yêu cầu. Hai phạm vi này thuộc các thông tin khác nhau và không nên gộp thành một thông số catalogue duy nhất.
• Hệ Orifice dùng phần tử tiết lưu, bộ truyền chênh áp và phần tính toán; cảm biến áp suất và/hoặc nhiệt độ được bố trí theo trạng thái hơi và yêu cầu bù mật độ. Không mặc định mọi cấu hình luôn cần đồng thời cả hai cảm biến.
• Giải pháp Orifice MV Technology được nêu với 4–20 mA, HART và Modbus. Với Compact Orifice DPF trong catalogue, ngõ ra toàn hệ được nêu là 4–20 mA và Modbus RTU RS485; HART có thể là chức năng của bộ truyền chênh áp. Khi lập yêu cầu tích hợp, cần ghi rõ giao thức thuộc thành phần nào.
• Ứng dụng cho hệ thống lò hơi công nghiệp, nhà máy thực phẩm và đồ uống, nhà máy giấy, nhà máy hóa chất, hệ thống nhiệt và năng lượng.

Lợi Ích Của Đồng Hồ Đo Lưu Lượng Hơi Nước

Theo dõi lượng hơi sử dụng

Dữ liệu từ đồng hồ giúp doanh nghiệp biết lượng hơi đang đi qua từng tuyến hoặc điểm đo. Khi kết hợp với thông tin về sản lượng và thời gian vận hành, doanh nghiệp có thể theo dõi mức tiêu thụ của từng khu vực.

Hỗ trợ quản lý năng lượng

Việc đo lưu lượng tạo ra dữ liệu thực tế để theo dõi mức sử dụng hơi và phục vụ quá trình đánh giá vận hành. Tuy nhiên, bản thân việc lắp đồng hồ không đồng nghĩa với một tỷ lệ tiết kiệm cố định; hiệu quả phụ thuộc vào cách doanh nghiệp sử dụng dữ liệu và tình trạng thực tế của hệ thống.

Phát hiện dấu hiệu bất thường

Khi dữ liệu lưu lượng thay đổi khác với trạng thái sản xuất thông thường, bộ phận vận hành có thể sử dụng thông tin đó để kiểm tra thêm van, đường ống, bẫy hơi hoặc các thiết bị liên quan.

Không nên kết luận một giá trị lưu lượng bất thường chắc chắn là rò rỉ. Đồng hồ cung cấp dữ liệu để khoanh vùng vấn đề, còn nguyên nhân cần được xác nhận bằng kiểm tra thực tế.

Hỗ trợ kiểm soát quá trình

Đối với hệ thống có kết nối đến thiết bị điều khiển hoặc giám sát, tín hiệu lưu lượng có thể được sử dụng làm dữ liệu đầu vào cho các yêu cầu vận hành phù hợp với cấu hình của hệ thống.

Tiêu Chí Lựa Chọn Đồng Hồ Đo Lưu Lượng Hơi Nước

Xác định loại hơi

Trước tiên cần xác định hệ thống sử dụng hơi bão hòa hay hơi quá nhiệt. Đây là thông tin quan trọng để lựa chọn công nghệ và cấu hình thiết bị phù hợp.

Xác định lưu lượng nhỏ nhất, thường xuyên và lớn nhất

Không nên chỉ cung cấp đường kính đường ống khi yêu cầu báo giá. Cần cung cấp mức lưu lượng thực tế hoặc giá trị ước tính cho các chế độ vận hành chính.

Việc này giúp đơn vị cung cấp đánh giá phạm vi đo và lựa chọn thiết bị sát hơn với điều kiện sử dụng.

Kiểm tra áp suất và nhiệt độ

Áp suất và nhiệt độ tại vị trí đo cần được xác định trước khi chọn thiết bị. Các giá trị giới hạn phải được kiểm tra theo đúng model và cấu hình đặt hàng, không lấy thông số của một dòng sản phẩm khác để áp dụng chung.

Xem xét kích thước và kiểu kết nối

Đường kính đường ống, tiêu chuẩn mặt bích và không gian lắp đặt cần được thống nhất từ đầu. Một thiết bị có thông số đo phù hợp nhưng không tương thích kết nối thực tế vẫn có thể phát sinh thêm hạng mục cải tạo.

Xác định yêu cầu tín hiệu

Cần làm rõ hệ thống hiện có tiếp nhận tín hiệu nào và dữ liệu cần dùng cho mục đích gì.

Ví dụ, MV Technology nêu các ngõ ra 4–20 mA, xung, relay cho Vortex; với Orifice, các ngõ ra/giao thức gồm 4–20 mA, HART, Modbus, trong khi catalogue Compact DPF nêu 4–20 mA và Modbus RTU RS485 cho toàn hệ. Vì vậy, không gộp các tín hiệu/giao thức thành cấu hình mặc định cho mọi thiết bị; cần xác nhận theo model và từng thành phần.

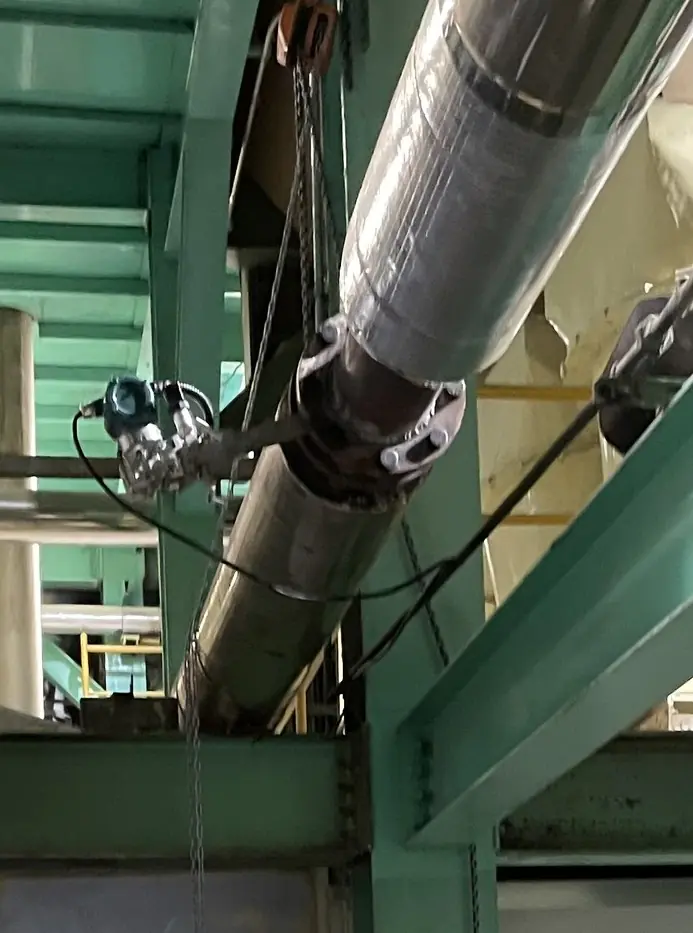

Lắp Đặt Đồng Hồ Đo Lưu Lượng Hơi Nước

Bố trí vị trí lắp đặt

Vị trí lắp cần được đánh giá theo đúng hướng dẫn của model. Các co, van, đoạn thu hoặc mở rộng gần vị trí đo có thể ảnh hưởng đến điều kiện dòng chảy.

Do yêu cầu lắp đặt phụ thuộc vào từng công nghệ và cấu hình, không nên áp dụng một con số cố định về chiều dài đoạn ống thẳng cho tất cả đồng hồ.

Kiểm soát nước ngưng

Nước ngưng trong đường ống có thể ảnh hưởng đến chất lượng phép đo và điều kiện vận hành của hệ thống. Vì vậy, khi khảo sát cần xem xét tình trạng hơi tại vị trí đo, khả năng hình thành nước ngưng và hệ thống thoát nước ngưng hiện có.

Đảm bảo khả năng kiểm tra và bảo trì

Vị trí lắp nên cho phép nhân viên kỹ thuật tiếp cận để đọc dữ liệu, kiểm tra thiết bị và thực hiện các công việc bảo trì cần thiết.

Xem thêm: Hệ Thống Điều Khiển Nhiệt Độ

Quy Trình Chọn Và Triển Khai Thiết Bị

Bước 1: Khảo sát hệ thống

Thu thập thông tin về loại hơi, lưu lượng, áp suất, nhiệt độ, đường kính đường ống, kết nối và vị trí dự kiến lắp đặt.

Bước 2: Xác định mục tiêu đo

Làm rõ doanh nghiệp cần theo dõi lưu lượng tức thời, tổng lượng hơi, quản lý tiêu thụ hay đưa dữ liệu về hệ thống điều khiển.

Bước 3: Lựa chọn công nghệ

Dựa trên điều kiện vận hành và mục tiêu đo để lựa chọn Vortex, Orifice hoặc phương án khác đã được xác nhận phù hợp với ứng dụng.

Bước 4: Kiểm tra cấu hình

Đối chiếu model, kích thước, giới hạn áp suất và nhiệt độ, vật liệu, kết nối, nguồn cấp và tín hiệu ngõ ra với yêu cầu thực tế.

Bước 5: Lắp đặt và cấu hình

Việc lắp đặt, cấu hình và hiệu chuẩn cần được thực hiện theo tài liệu kỹ thuật của thiết bị và điều kiện của nhà máy.

Bước 6: Kiểm tra dữ liệu

Sau khi đưa vào vận hành, cần kiểm tra giá trị hiển thị tại chỗ, tín hiệu truyền về hệ thống và đơn vị đo để bảo đảm dữ liệu được sử dụng đúng mục đích.

Những Sai Lầm Cần Tránh Khi Mua Đồng Hồ Đo Lưu Lượng Hơi Nước

Chỉ cung cấp đường kính đường ống

Đường kính ống chỉ là một phần của yêu cầu kỹ thuật. Thiết bị còn phải phù hợp với lưu lượng, áp suất, nhiệt độ và loại hơi thực tế.

Dùng thông số chung cho mọi model

Không nên lấy một mức độ chính xác, nhiệt độ, áp suất hoặc tín hiệu đầu ra rồi áp dụng cho toàn bộ dòng sản phẩm.

Chỉ so sánh giá thiết bị

Cần xác định báo giá bao gồm những hạng mục nào: thiết bị đo, cảm biến liên quan, phụ kiện, cấu hình, lắp đặt, hiệu chuẩn và các phần việc kỹ thuật khác.

Tự đưa ra tỷ lệ tiết kiệm cố định

Không có một tỷ lệ tiết kiệm áp dụng cho mọi nhà máy chỉ từ việc lắp đồng hồ. Kết quả phụ thuộc vào dữ liệu đo, tình trạng hệ thống và cách doanh nghiệp triển khai các biện pháp cải thiện.

Hỗ Trợ Kỹ Thuật Và Tiến Độ Từ MV Technology

Đối với giải pháp Orifice, MV Technology công bố các hạng mục hỗ trợ gồm tư vấn lựa chọn thiết bị, thiết kế và gia công bộ đo chênh áp, hỗ trợ lắp đặt, cấu hình và hiệu chuẩn tại nhà máy. Thời gian giao hàng được ghi nhận là 7–10 ngày cho giải pháp Orifice.

Thời gian thực tế và phạm vi cung cấp cần được xác nhận theo cấu hình và đơn hàng cụ thể. Để được tư vấn cả Vortex và Orifice, doanh nghiệp có thể gửi cho MV Technology loại hơi, lưu lượng nhỏ nhất, thường xuyên và lớn nhất, áp suất, nhiệt độ, kích thước đường ống, kiểu kết nối và yêu cầu tín hiệu đầu ra.
