Đồng Hồ Đo Hơi Nước Công Nghiệp: Nguyên Lý, Thông Số Và Cách Lựa Chọn

MV Technology giới thiệu các giải pháp đo lưu lượng dùng trực tiếp cho hệ thống hơi. Vortex được giới thiệu cho hơi nước bão hòa (hơi quá nhiệt cần xác nhận khả năng áp dụng theo đúng model/datasheet), còn Orifice dành cho cả hơi bão hòa và hơi quá nhiệt.

Đồng Hồ Đo Hơi Nước Công Nghiệp Là Gì?

Đồng hồ đo hơi nước công nghiệp là thiết bị được lắp trên hệ thống đường ống để xác định lượng hơi đi qua một vị trí đo. Trong thực tế, cách gọi này thường chỉ các thiết bị đo lưu lượng hơi nước phục vụ hệ thống lò hơi và các dây chuyền sản xuất sử dụng hơi.

Thiết bị đo lưu lượng có thể cung cấp dữ liệu cho nhiều mục đích. Nhà máy có thể dùng dữ liệu để theo dõi lưu lượng tức thời, tổng hợp lượng hơi tiêu thụ hoặc đưa tín hiệu về hệ thống giám sát và điều khiển.

Chức năng chính của đồng hồ đo hơi nước

Tùy vào cấu hình, thiết bị có thể phục vụ các nhu cầu như:

• Đo lưu lượng hơi trên tuyến cấp chính.
• Theo dõi lượng hơi tại từng nhánh sử dụng.
• Hỗ trợ quản lý tiêu thụ hơi trong nhà máy.
• Cung cấp tín hiệu cho hệ thống điều khiển hoặc giám sát khi thiết bị có hỗ trợ.

Điểm cần lưu ý là đồng hồ đo lưu lượng chỉ cung cấp dữ liệu đo. Việc dùng dữ liệu để đánh giá hiệu suất, tìm nguyên nhân bất thường hoặc thực hiện các biện pháp tiết kiệm còn phụ thuộc vào cách doanh nghiệp tổ chức quản lý hệ thống.

Xem thêm: Hệ Thống Điều Khiển Nhiệt Độ

Vì Sao Nhà Máy Cần Đo Lưu Lượng Hơi?

Hơi nước thường được phân phối từ hệ thống lò hơi đến nhiều thiết bị hoặc phân xưởng. Nếu chỉ theo dõi một điểm tổng, nhà máy khó biết lượng hơi đang được dùng tại từng khu vực. Đo lưu lượng tại những vị trí phù hợp giúp dữ liệu chi tiết hơn.

Theo dõi lượng hơi theo khu vực

Nhà máy có thể bố trí điểm đo tại tuyến chính, nhánh phân xưởng hoặc các thiết bị có mức tiêu thụ đáng kể.

Khi có dữ liệu riêng, bộ phận kỹ thuật có thể so sánh mức sử dụng giữa các khu vực và theo dõi thay đổi theo ca, theo ngày hoặc theo chế độ sản xuất.

Theo dõi thay đổi theo sản lượng

Một giá trị lưu lượng chỉ có ý nghĩa đầy đủ khi được đặt trong bối cảnh vận hành. Nếu một ca sản xuất tiêu thụ nhiều hơi hơn nhưng sản lượng cũng tăng, mức tiêu thụ cao hơn chưa thể kết luận hệ thống hoạt động kém hiệu quả.

Ngược lại, nếu điều kiện sản xuất tương đương nhưng lượng hơi thay đổi đáng kể, đó là cơ sở để kiểm tra thêm.

Hỗ trợ quản lý tiêu thụ hơi

Dữ liệu đo giúp doanh nghiệp xây dựng cơ sở theo dõi mức sử dụng hơi tại từng khu vực. Hệ thống quản lý tiêu thụ hơi và tiết kiệm năng lượng cũng là một trong các ứng dụng của giải pháp Orifice do MV Technology giới thiệu.

Hỗ trợ nhận diện bất thường

Khi lưu lượng thay đổi khác với trạng thái vận hành thông thường, dữ liệu từ đồng hồ có thể giúp khoanh vùng vị trí cần kiểm tra.

Tuy nhiên, không nên mặc định mọi giá trị bất thường đều là rò rỉ. Bộ phận kỹ thuật vẫn cần kiểm tra van, thiết bị tiêu thụ, nước ngưng, điều kiện vận hành và các yếu tố liên quan trước khi xác định nguyên nhân.

Phân Biệt Hơi Bão Hòa Và Hơi Quá Nhiệt

Đây là một trong những thông tin cần xác định trước khi lựa chọn đồng hồ đo hơi nước công nghiệp.

Hơi bão hòa

Hơi bão hòa là hơi nước ở trạng thái bão hòa tương ứng với điều kiện áp suất đang xét. Khi khảo sát hệ thống, cần xác định trạng thái hơi tại đúng vị trí đặt đồng hồ thay vì chỉ dựa trên thông số tại đầu ra của lò hơi.

Hơi bão hòa khô

Hơi bão hòa khô là hơi không chứa nước lỏng cuốn theo. Trong quá trình vận chuyển trên đường ống, hơi có thể mất nhiệt và hình thành nước ngưng.

Hơi ẩm

Hơi ẩm là hỗn hợp giữa hơi nước và nước lỏng. Điều kiện này cần được xem xét khi đánh giá hệ thống vì nước ngưng có thể ảnh hưởng đến điều kiện dòng chảy.

Hơi quá nhiệt

Hơi quá nhiệt có nhiệt độ cao hơn nhiệt độ bão hòa tương ứng tại cùng áp suất. Vì điều kiện của hơi quá nhiệt khác với hơi bão hòa nên việc lựa chọn và cấu hình thiết bị cần được xác định phù hợp.

Với các giải pháp của MV Technology:

• Dòng Vortex: giới thiệu cho hơi nước bão hòa; hơi quá nhiệt cần xác nhận theo model/datasheet.
• Dòng Orifice: hơi bão hòa, hơi quá nhiệt.

Các Nguyên Lý Đo Lưu Lượng Hơi Nước

Có nhiều công nghệ đo lưu lượng được sử dụng trên thị trường. Mỗi phương pháp xác định lưu lượng theo một cách khác nhau và cần được lựa chọn theo điều kiện thực tế.

Trong các sản phẩm MV Technology giới thiệu trực tiếp cho ứng dụng hơi, hai giải pháp nổi bật là Vortex và Orifice. Danh mục đồng hồ lưu lượng hiện có cả hai nhóm sản phẩm này.

Nguyên lý Vortex

Vortex dựa trên hiện tượng tạo xoáy khi dòng lưu chất đi qua vật cản. Tần số xoáy liên quan đến vận tốc dòng chảy và được dùng để xác định lưu lượng.

Dòng Vortex của MV Technology được giới thiệu cho hơi nước bão hòa, khí nén và gas, với cấu hình tích hợp cảm biến nhiệt độ và áp suất. Nếu dùng cho hơi quá nhiệt, cần xác nhận riêng theo đúng model/datasheet.

Một đặc điểm đáng chú ý là Vortex không có cánh quay đặt trực tiếp trong dòng lưu chất như loại turbine. Tuy vậy, điều đó không có nghĩa thiết bị có thể lắp ở bất kỳ vị trí nào; điều kiện đường ống, lưu lượng và cấu hình lắp đặt vẫn phải được kiểm tra.

Nguyên lý chênh áp Orifice

Orifice tạo ra chênh lệch áp suất khi dòng hơi đi qua phần tử tiết lưu. Giá trị chênh áp được dùng cùng các thông tin cần thiết để tính lưu lượng.

MV Technology giới thiệu giải pháp Orifice cho hơi bão hòa và hơi quá nhiệt. Hệ thống có thể tích hợp bộ chuyển đổi áp suất chênh áp, cảm biến áp suất và nhiệt độ để tính lưu lượng khối lượng (Mass Flow).

Do đó, khi đánh giá một hệ Orifice, cần xem xét toàn bộ cấu hình đo thay vì chỉ nhìn vào tấm Orifice.

Đồng Hồ Đo Hơi Nước Công Nghiệp Dạng Vortex

Dòng Vortex của MV Technology có bộ thông số kỹ thuật như dưới đây, làm cơ sở để đối chiếu với điều kiện vận hành khi lựa chọn thiết bị. Đây là thông số công bố ở mức dòng sản phẩm; cấu hình đặt hàng thực tế cần được xác nhận theo model và datasheet.

Bảng thông số Vortex

Kích thước DN015–DN300

Vortex có phạm vi DN015–DN300. Khi lựa chọn model, cần đối chiếu đồng thời kích thước đường ống, lưu lượng thực tế, trạng thái hơi và điều kiện vận hành; chỉ dựa vào DN là không đủ để chọn thiết bị.

Độ chính xác

Dòng Vortex công bố độ chính xác 1%. Cần xác nhận phần trăm này tính theo giá trị đọc hay toàn thang và áp dụng cho đại lượng nào. Vì vậy, không dùng riêng con số 1% làm mức độ chính xác chung hoặc tiêu chí nghiệm thu khi chưa có datasheet đúng model và điều kiện áp dụng.

Áp suất hoạt động tối đa 100 Bar

Giới hạn áp suất phải được xác nhận theo đúng model, vật liệu, cấp kết nối và cặp áp suất–nhiệt độ thực tế; không mặc định áp suất cực đại áp dụng đồng thời với nhiệt độ cực đại.

Nhiệt độ 450 độ

Vortex công bố nhiệt độ 450 độ. Cần xác nhận đơn vị và giới hạn nhiệt độ của đúng model trước khi dùng làm thông số kỹ thuật, và không dùng giá trị này để mô tả cho các công nghệ khác khi chưa có tài liệu tương ứng.

Vật liệu SS316, Ti, Ta, Hastelloy C

Các lựa chọn vật liệu gồm SS316, Ti, Ta và Hastelloy C. Vật liệu thực giao phải được xác nhận theo mã cấu hình, dựa trên yêu cầu của ứng dụng.

Kết nối Flange và wafer

Vortex hỗ trợ kết nối Flange và wafer theo ANSI, DIN, JIS; lựa chọn thực tế cần xác nhận theo model và đường ống. Kiểu kết nối trên thiết bị phải tương thích với đường ống hiện hữu và phương án thi công.

Nguồn cấp 24VDC/220VDC

Thông tin nguồn cấp 24VDC/220VDC không thay thế datasheet hoặc sơ đồ điện của thiết bị thực tế. Khi đấu nối, chỉ dùng nguồn và sơ đồ điện đã được xác nhận cho đúng mã cấu hình.

Ngõ ra 4–20 mA, xung, relay

Dòng Vortex có các lựa chọn ngõ ra 4–20 mA, xung, relay; lựa chọn thực tế phải xác nhận theo model và mã cấu hình. Doanh nghiệp cần xác định loại tín hiệu dùng cho hệ thống điều khiển hoặc giám sát trước khi đặt hàng.

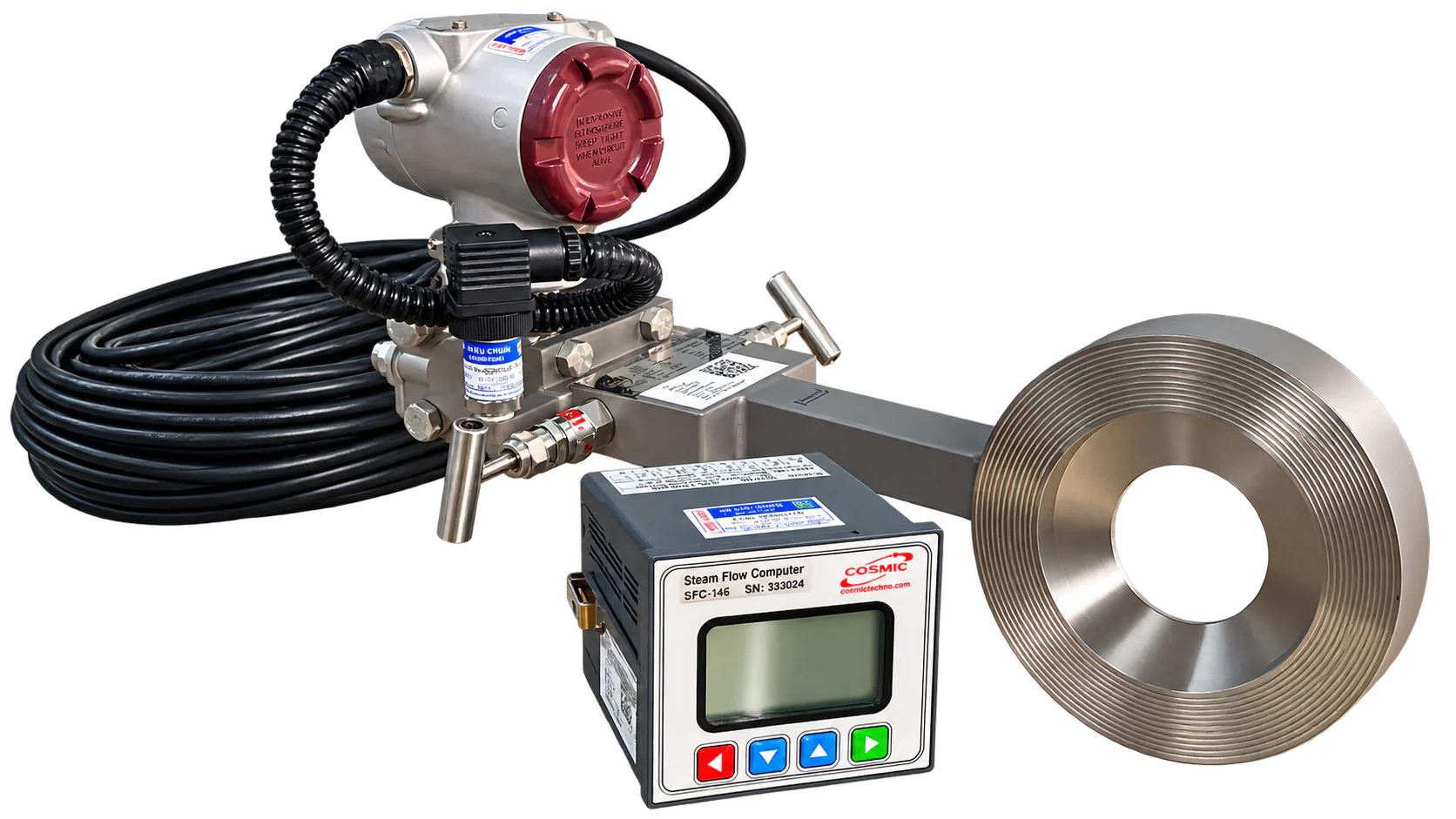

Đồng Hồ Đo Hơi Nước Công Nghiệp Dạng Orifice

Orifice là giải pháp đo chênh áp được MV Technology giới thiệu trực tiếp cho hệ thống hơi. Giải pháp Orifice tổng quát dành cho hơi bão hòa và hơi quá nhiệt, phạm vi DN50–DN1000. Riêng dòng Compact Orifice DPF có phạm vi DN15–DN500, kích thước lớn hơn được xem xét theo yêu cầu.

Bảng thông số Orifice

Bảng trên cần được đọc theo đúng phạm vi: thông tin chung mô tả giải pháp Orifice tổng quát, còn Compact Orifice DPF có thông số và giới hạn riêng.

DN50–DN1000

Giải pháp Orifice tổng quát được giới thiệu cho DN50–DN1000; riêng Compact Orifice DPF là DN15–DN500, kích thước lớn hơn theo yêu cầu. Không dùng DN50–DN1000 như thông số của Compact DPF và cũng không chuyển phạm vi này sang Vortex. Cấu hình cuối cùng cần xác nhận theo đúng model/mã đặt hàng.

Đo lưu lượng khối lượng Mass Flow

Hệ Orifice gồm phần tử tiết lưu, bộ truyền chênh áp và phần tính toán; cảm biến áp suất và/hoặc nhiệt độ được bố trí theo trạng thái hơi và yêu cầu bù mật độ. Không mặc định mọi cấu hình luôn cần đồng thời cả hai cảm biến.

Khi cần dữ liệu theo lưu lượng khối lượng, cần xác định rõ toàn bộ cấu hình và cách xử lý tín hiệu trong hồ sơ kỹ thuật.

Tín hiệu 4–20mA, HART, Modbus

Giải pháp Orifice tổng quát có tín hiệu 4–20 mA, HART, Modbus. Với Compact Orifice DPF, ngõ ra toàn hệ là 4–20 mA và Modbus RTU RS485; HART có thể là chức năng của bộ truyền chênh áp.

Khi tích hợp, cần xác định rõ tín hiệu/giao thức thuộc thành phần nào và cấu hình thực tế được đặt hàng; không mặc định một thiết bị duy nhất luôn có đồng thời tất cả tùy chọn.

So Sánh Vortex Và Orifice

Việc lựa chọn giữa Vortex và Orifice cần dựa trên điều kiện thực tế của hệ thống thay vì chỉ so sánh tên công nghệ.

Bảng trên chỉ đối chiếu thông tin giới thiệu, không phải so sánh hiệu năng giữa hai model đã chọn. Các chỉ tiêu sai số, dải đo, áp suất, nhiệt độ và giao thức phải được xác nhận trên cấu hình cụ thể; dữ liệu Compact Orifice DPF cần được giữ tách biệt với phạm vi Orifice tổng quát.

Ứng Dụng Của Đồng Hồ Đo Hơi Nước Công Nghiệp

Đồng hồ đo lưu lượng hơi nước được dùng tại những vị trí cần theo dõi lượng hơi đi qua đường ống.

Hệ thống lò hơi công nghiệp

Thiết bị có thể được dùng trên tuyến hơi để theo dõi lưu lượng và xây dựng dữ liệu phục vụ vận hành.

Nhà máy thực phẩm và đồ uống

Nhà máy thực phẩm và đồ uống nằm trong phạm vi ứng dụng của giải pháp Orifice. Hơi có thể được dùng trong nhiều công đoạn gia nhiệt hoặc xử lý; dữ liệu lưu lượng giúp nhà máy theo dõi lượng hơi được cấp đến khu vực sử dụng.

Nhà máy giấy

Giải pháp Orifice của MV Technology cũng được giới thiệu cho nhà máy giấy.

Nhà máy hóa chất

Hệ thống hóa chất là một trong các ứng dụng của giải pháp Orifice.

Hệ thống nhiệt và năng lượng

Hệ thống nhiệt và năng lượng là một trong các nhóm ứng dụng của Orifice.

Quản lý tiêu thụ hơi

Dữ liệu đo có thể được dùng trong các hệ thống quản lý tiêu thụ hơi theo cấu hình của nhà máy.

Tiêu Chí Lựa Chọn Đồng Hồ Đo Hơi Nước Công Nghiệp

Xác định đúng loại hơi

Trước khi chọn thiết bị, cần xác định là hơi bão hòa hay hơi quá nhiệt. Thông tin này giúp đối chiếu với phạm vi ứng dụng của sản phẩm.

Xác định lưu lượng thực tế

Nên chuẩn bị:

• Lưu lượng nhỏ nhất cần đo.
• Mức lưu lượng thường xuyên.
• Lưu lượng lớn nhất dự kiến.

Không nên chỉ gửi lưu lượng tối đa vì nhà máy thường có nhiều chế độ vận hành.

Xác định đường kính đường ống

DN là thông tin quan trọng để chọn kích thước thiết bị nhưng không phải thông số duy nhất. Vortex có phạm vi DN015–DN300; Orifice tổng quát là DN50–DN1000; riêng Compact Orifice DPF là DN15–DN500, kích thước lớn hơn theo yêu cầu.

Kiểm tra áp suất

Cần xác định áp suất thực tế tại vị trí đo và đối chiếu với giới hạn thiết bị. Vortex được công bố tối đa 100 Bar; cần xác nhận theo model và cặp áp suất–nhiệt độ thực tế.

Với model/cấu hình chưa có datasheet đủ thông tin, cần yêu cầu xác nhận giới hạn áp suất–nhiệt độ. Compact Orifice DPF có bộ thông số riêng; các thông số đó không đại diện cho mọi giải pháp Orifice.

Kiểm tra nhiệt độ

Nhiệt độ là thông số quan trọng đối với hệ thống hơi. Vortex được công bố 450 độ; cần xác nhận đơn vị và giới hạn của đúng model trước khi dùng làm thông số kỹ thuật. Không nên áp dụng giá trị này cho Orifice nếu chưa có tài liệu xác nhận.

Xác định tín hiệu đầu ra

Nếu thiết bị kết nối với PLC, DCS hoặc SCADA, cần xác định rõ yêu cầu tín hiệu. Vortex có 4–20 mA, xung, relay; Orifice có 4–20 mA, HART, Modbus; Compact DPF có 4–20 mA và Modbus RTU RS485 cho toàn hệ. Cần xác nhận giao thức theo từng thành phần.

Xác định kiểu kết nối

Vortex có kết nối Flange, wafer theo chuẩn ANSI, DIN, JIS. Khi khảo sát, cần đối chiếu với đường ống thực tế để hạn chế phát sinh hạng mục cải tạo.

Xác định mục tiêu sử dụng dữ liệu

Cần làm rõ dữ liệu sẽ được dùng cho:

• Theo dõi lưu lượng tức thời.
• Theo dõi tổng lượng hơi.
• Quản lý tiêu thụ.
• Tính lưu lượng khối lượng.
• Kết nối hệ thống điều khiển.

Mục tiêu càng cụ thể thì việc lựa chọn cấu hình càng rõ ràng.

Xem thêm: Thiết bị đo lường công nghiệp chính hãng

Lưu Ý Khi Lắp Đặt Đồng Hồ Đo Hơi Nước

Khảo sát vị trí lắp đặt

Cần quan sát toàn bộ đoạn đường ống trước khi quyết định vị trí lắp. Các co, van, đoạn thu hoặc mở rộng có thể ảnh hưởng đến điều kiện dòng chảy.

Khoảng ống thẳng phải được xác định theo tài liệu của đúng model. Không nên tự đưa một con số chung như 5D, 10D hoặc 15D cho tất cả đồng hồ.

Kiểm tra hướng dòng

Thiết bị cần được lắp theo hướng dòng do nhà sản xuất quy định.

Kiểm tra kết nối cơ khí

Kiểu kết nối phải phù hợp với đường ống và phương án thi công.

Kiểm tra nguồn điện

Với Vortex, nguồn cấp 24VDC/220VDC cần được đấu nối theo datasheet và sơ đồ điện của đúng model/mã cấu hình, không dùng thông tin chung làm hướng dẫn điện. Việc đấu nối cần thực hiện đúng theo cấu hình và hướng dẫn kỹ thuật của thiết bị.

Kiểm tra tín hiệu sau khi lắp

Sau khi chạy thử, cần kiểm tra giá trị tại đồng hồ và dữ liệu nhận được tại hệ thống điều khiển hoặc giám sát.

Nếu hai giá trị khác nhau, cần kiểm tra đơn vị, cấu hình và đường truyền trước khi kết luận thiết bị đo không chính xác.

Chất Lượng Hơi Và Nước Ngưng

Điều kiện của môi chất tại vị trí đo có vai trò quan trọng trong quá trình lựa chọn và vận hành thiết bị.

Trong quá trình vận chuyển, hơi có thể mất nhiệt và phát sinh nước ngưng. Vì vậy, khi khảo sát cần đánh giá:

• Trạng thái hơi tại vị trí đo.
• Khả năng xuất hiện nước ngưng.
• Vị trí van và phụ kiện trên tuyến.
• Điều kiện vận hành thực tế.

Không nên chỉ dựa vào thông số tại đầu nguồn.

Những Sai Lầm Cần Tránh Khi Mua Đồng Hồ Đo Hơi Nước

Chỉ cung cấp DN để hỏi giá

DN chưa đủ để chọn thiết bị. Cần thêm loại hơi, lưu lượng, áp suất, nhiệt độ và tín hiệu.

Lấy thông số của Vortex áp cho Orifice

Hai nhóm có phạm vi thông số khác nhau: Vortex DN015–DN300, Orifice tổng quát DN50–DN1000, riêng Compact Orifice DPF DN15–DN500 (kích thước lớn hơn theo yêu cầu).

Tự thêm một mức độ chính xác chung

Không nên viết mọi đồng hồ hơi đều đạt một khoảng sai số cụ thể. Chỉ dùng số liệu đã được xác nhận cho đúng model hoặc dòng sản phẩm.

Tự đưa ra tỷ lệ tiết kiệm

Lắp đồng hồ tạo ra dữ liệu đo, nhưng không có một tỷ lệ tiết kiệm cố định áp dụng cho mọi nhà máy.

Gộp tất cả tín hiệu thành một cấu hình

Vortex và Orifice có cấu hình tín hiệu đầu ra khác nhau. Cần xác định đúng tín hiệu của từng sản phẩm và chọn cấu hình phù hợp với hệ thống điều khiển, giám sát đang dùng.

Tự đưa ra chu kỳ hiệu chuẩn cố định

Chu kỳ hiệu chuẩn cần theo yêu cầu của thiết bị, quy trình quản lý đo lường và điều kiện sử dụng thực tế.

Đồng Hồ Đo Hơi Nước Công Nghiệp Tại MV Technology

MV Technology, thuộc Công ty TNHH Kỹ Thuật Công Nghệ Minh Việt, có danh mục đồng hồ lưu lượng với nhiều nhóm thiết bị, trong đó có đồng hồ đo lưu lượng hơi nước dạng Orifice và đồng hồ đo lưu lượng dạng Vortex.

Dòng Vortex

Vortex được giới thiệu cho hơi nước bão hòa; khả năng áp dụng cho hơi quá nhiệt cần xác nhận theo đúng model/datasheet. Các thông số chính gồm:

• Kích thước DN015–DN300; cần chốt đúng model/mã cấu hình.
• Độ chính xác 1%; cần datasheet đúng model để xác định cơ sở phần trăm và đại lượng áp dụng.
• Áp suất tối đa 100 Bar; nhiệt độ 450 độ; xác nhận theo model và cặp áp suất–nhiệt độ thực tế.
• Vật liệu SS316, Ti, Ta, Hastelloy C; kết nối Flange, wafer theo ANSI, DIN, JIS; lựa chọn thực tế theo cấu hình.
• Nguồn cấp 24VDC/220VDC; ngõ ra 4–20 mA, xung, relay; xác nhận bằng datasheet/sơ đồ điện đúng model.
• Tích hợp cảm biến nhiệt độ và áp suất; không mặc định mọi cấu hình đều có đồng thời hai cảm biến.

Dòng Orifice

Orifice được giới thiệu cho hơi bão hòa và hơi quá nhiệt. Các thông tin chính gồm:

• Đường ống DN50–DN1000; Compact Orifice DPF là DN15–DN500, kích thước lớn hơn theo yêu cầu.
• Cấu hình đo chênh áp: phần tử tiết lưu và bộ truyền chênh áp cần xác nhận theo model/mã đặt hàng.
• Cảm biến áp suất/nhiệt độ bố trí theo trạng thái hơi và yêu cầu bù mật độ; không mặc định mọi cấu hình đều cần cả hai.
• Tính lưu lượng khối lượng (Mass Flow): cần xác định rõ bộ phận thực hiện phép tính và dữ liệu áp suất/nhiệt độ được sử dụng.
• Tín hiệu/giao thức 4–20 mA, HART, Modbus; Compact DPF có ngõ ra toàn hệ 4–20 mA và Modbus RTU RS485, HART có thể thuộc bộ truyền chênh áp.
• Ứng dụng trong lò hơi công nghiệp, thực phẩm và đồ uống, giấy, hóa chất, hệ thống nhiệt và năng lượng, quản lý tiêu thụ hơi và tiết kiệm năng lượng.

Dịch vụ hỗ trợ kỹ thuật

Với giải pháp Orifice, MV Technology hỗ trợ các dịch vụ gồm:

• Tư vấn lựa chọn thiết bị.
• Thiết kế và gia công bộ đo chênh áp.
• Hỗ trợ lắp đặt.
• Cấu hình.
• Hiệu chuẩn tại nhà máy.

Thời gian giao hàng ghi nhận cho giải pháp Orifice là 7–10 ngày. Tiến độ thực tế vẫn nên được xác nhận lại theo cấu hình và đơn hàng cụ thể.

Quy Trình Lựa Chọn Và Triển Khai Thiết Bị

Bước 1: Thu thập dữ liệu hệ thống

Ghi nhận loại hơi, lưu lượng, áp suất, nhiệt độ, đường kính đường ống và kiểu kết nối.

Bước 2: Xác định mục tiêu đo

Làm rõ cần theo dõi lưu lượng tức thời, tổng lượng hơi, quản lý tiêu thụ hay tính Mass Flow.

Bước 3: Chọn phương pháp đo

Dựa trên điều kiện vận hành để xem xét Vortex hoặc Orifice.

Bước 4: Đối chiếu thông số

Kiểm tra model về:

• Kích thước.
• Áp suất.
• Nhiệt độ.
• Độ chính xác.
• Vật liệu.
• Kết nối.
• Nguồn cấp.
• Tín hiệu đầu ra.

Bước 5: Kiểm tra vị trí lắp

Đánh giá đường ống, phụ kiện và không gian lắp đặt.

Bước 6: Kiểm tra khả năng tích hợp

Đối chiếu tín hiệu thiết bị với hệ thống PLC, DCS hoặc SCADA.

Bước 7: Nghiệm thu

Kiểm tra model, cấu hình, đơn vị đo, tín hiệu và giá trị hiển thị sau khi thiết bị được đưa vào vận hành.
